Calidad de la Energía

Reporte elaborado por: IPA https://intlpa.com/

Información Punto de Medición

Información del Centro de Carga

Empresa:	Brembo de México, S.A. de C.V. Planta MIZAR
Dirección:	Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo:	Edi Matias Amaya
Correo:	eamaya@secovi.com

Descripción Actividades Centro de Carga

Nombre del punto de medición:

Acometida

Descripción general de la carga:

Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.

Información del Medidor PQ

Marca:	Schneider ION-9000
Clase:	A
Muestreo:	10min

Datos de Medición en el Punto de Acoplamiento

Nivel de tensión del suministro:	115 kV, 60 Hz
Nivel de tensión del punto de medición:	115 kV
Medición:	Mensual
Fecha de medición inicial:	01/07/2025
Fecha de medición final:	31/07/2025

Diagrama Unifilar de Medición

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

• Se registró una pérdida de suministro el 20 de julio por 10 hrs, inició a las 8:20 hrs restableciéndose a las 18:20 hrs.

• Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE. La frecuencia indica que el promedio fue de 59.19 Hz, esto debido a una falla del suministro.

• El voltaje RMS promedio se mantuvo dentro de los límites de ±5% durante todo el periodo de medición, mostrando un comportamiento estable y sin variaciones significativas.

• Los desbalances de tensión y corriente permanecieron por debajo de los valores recomendados, con promedios de 0.32% y 1.46%, respectivamente.

Importante

• Se presentó una pérdida de suministro, del cual se debe de documentar la causa y efectos al centro de carga.

• Las armónicas de corriente mantuvieron el mismo patrón que el mes anterior, destacando la presencia de las armónicas 23ª, 25ª y 47ª con magnitudes superiores a las armónicas típicas (5ª y 7ª). El THD promedio fue de 4.8%, un valor que no representa riesgo, y este comportamiento se ha mantenido estable.

• Las armónicas de tensión mostraron un comportamiento similar, con predominancia de la 5ª, 7ª, 11ª, 13ª, 23ª, 25ª y 47ª. Se recomienda realizar una revisión detallada ante la posibilidad de resonancia en la armónica 25ª, considerando que esta frecuencia también aparece con alta magnitud en la corriente. El THD promedio fue de 0.59%, similar al mes anterior.

• Durante casi todos los días del periodo, se registraron inyecciones de hasta 2,500 kVAr hacia la red, situación observada desde marzo. Se sugiere revisar la operación de los bancos de capacitores y ajustarlos para evitar la inyección de potencia reactiva. El mes anterior llegó a inyectar hasta 1500 kVAr.

Precaución

• La inyección continua de kVAr provoca que el factor de potencia oscile entre atraso y adelanto a lo largo del día, lo cual es una condición operativa no recomendable y podría causar problemas de tensión en la red de baja tensión, así como favorecer posibles fenómenos de resonancia alrededor de la armónica 25ª.

• Se recomienda realizar un estudio de resonancia para identificar las causas de los niveles elevados en las armónicas 23ª, 25ª y 47ª.

---

Descargar reporte PDF

Informe Rápido

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido

Parámetro	Bajo (LR)	Dentro (LR)	Sobre (LR)	Límites_Referencia
Tensión (V)		113268.42		±5% Vnom
Frecuencia (Hz)	59.19			59.5 - 60.5 Hz
Factor de potencia		0.94		0.90 - 1 en atraso
IHv %		✓		0 - 5 %
THDv %		0.73		0 - 5 %
THDi %		11.01		---
Flicker Pst		0.19		0-1 p.u.
Flicker Plt		0.19		0-0.8 p.u.
Desbalance Dv %		0.38		0 - 2 %
Desbalance Di %		2.92		0 - 20 %

Resumen Estadístico Mediciones

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min.	p5	p50	mean.	p95	p99	max.
0.00	1,365.27	10,703.60	10,622.51	23,516.23	25,325.13	26,475.26

Potencia Reactiva (kVAr)
min.	p5	p50	mean.	p95	p99	max.
−2,644.97	−847.34	1,571.34	2,345.08	7,487.85	9,065.07	11,849.06

Potencia Aparente (KVA)
min.	p5	p50	mean.	p95	p99	max.
0.00	1,467.47	11,028.81	11,072.75	24,598.97	26,351.74	27,767.73

Factor de Potencia
min.	p5	p50	mean.	p95	p99	max.
0.00	0.88	0.97	0.94	1.00	1.00	1.00

THDv (%)
min.	p5	p50	mean.	p95	p99	max.
0.34	0.45	0.58	0.59	0.73	0.82	3.10

THDi (%)
min.	p5	p50	mean.	p95	p99	max.
0.89	1.22	2.97	4.83	11.01	13.82	126.34

Desbalance Voltaje (%)
min.	p5	p50	mean.	p95	p99	max.
0.00	0.22	0.32	0.44	0.38	0.41	200.00

Desbalance Corriente (%)
min.	p5	p50	mean.	p95	p99	max.
0.00	0.53	1.10	1.46	2.92	3.55	27.72

Frecuencia (Hz)
min.	p5	p50	mean.	p95	p99	max.
0.00	59.99	60.00	59.19	60.01	60.02	60.04

Vrms Prom (V)
min.	p5	p50	mean.	p95	p99	max.
0.00	113,818.42	114,805.55	113,268.42	115,712.66	116,012.44	116,451.30

Irms Prom (A)
min.	p5	p50	mean.	p95	p99	max.
0.00	7.39	55.53	55.78	123.89	132.68	141.04

Flicker Pst
min.	p5	p50	mean.	p95	p99	max.
0.01	0.06	0.12	0.13	0.19	0.27	8.52

Flicker Plt
min.	p5	p50	mean.	p95	p99	max.
0.01	0.08	0.13	0.15	0.19	0.78	4.05

Factor K
min.	p5	p50	mean.	p95	p99	max.
1.00	1.08	1.38	1.70	2.88	7.79	57.16

Sección: Potencias

Potencia Activa

Potencia Reactiva

Potencia Aparente

Factor de Potencia

Estadísticas de Potencia

Estadistica Descriptiva de Potencias

	Potencia Activa	Potencia Reactiva	Potencia Aparente	Factor de Potencia
	Min. : 0	Min. :-2645	Min. : 0	Min. :0.00
	1st Qu.: 2093	1st Qu.: -351	1st Qu.: 2180	1st Qu.:0.94
	Median :10704	Median : 1571	Median :11029	Median :0.97
	Mean :10623	Mean : 2345	Mean :11073	Mean :0.94
	3rd Qu.:18182	3rd Qu.: 4869	3rd Qu.:19001	3rd Qu.:0.98
	Max. :26475	Max. :11849	Max. :27768	Max. :1.00

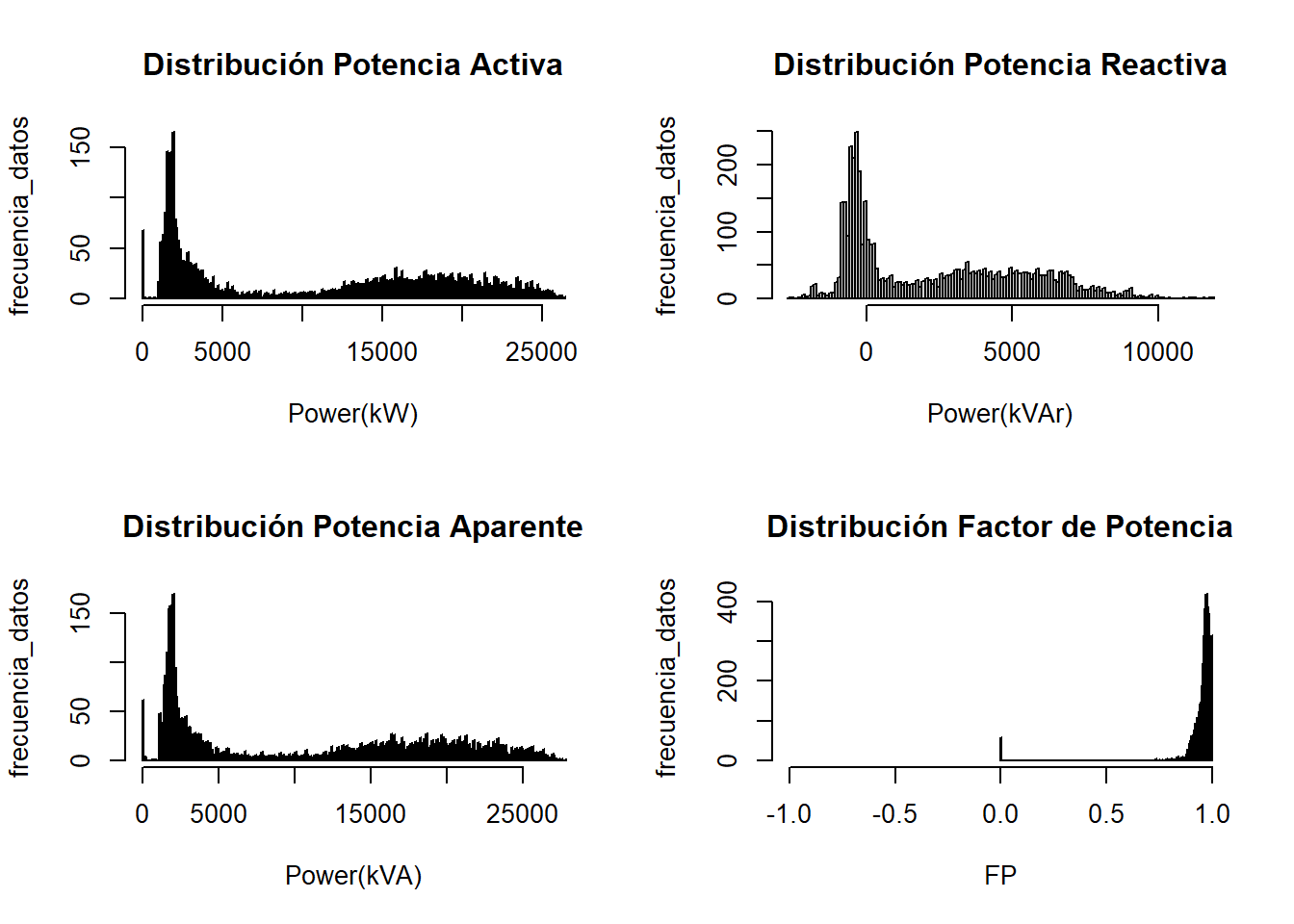

Gráficos Estadísticos Potencias

Sección: Voltajes RMS

Voltajes Promedio

Voltajes Máximos

Voltajes Minimos

Estadísticas de Voltaje (prom.)

Estadistica Descriptiva de Voltajes

	VAB	VBC	VCA
	Min. : 0	Min. : 0	Min. : 0
	1st Qu.:114603	1st Qu.:114196	1st Qu.:114438
	Median :114991	Median :114582	Median :114843
	Mean :113452	Mean :113051	Mean :113302
	3rd Qu.:115368	3rd Qu.:114964	3rd Qu.:115229
	Max. :116451	Max. :116145	Max. :116346

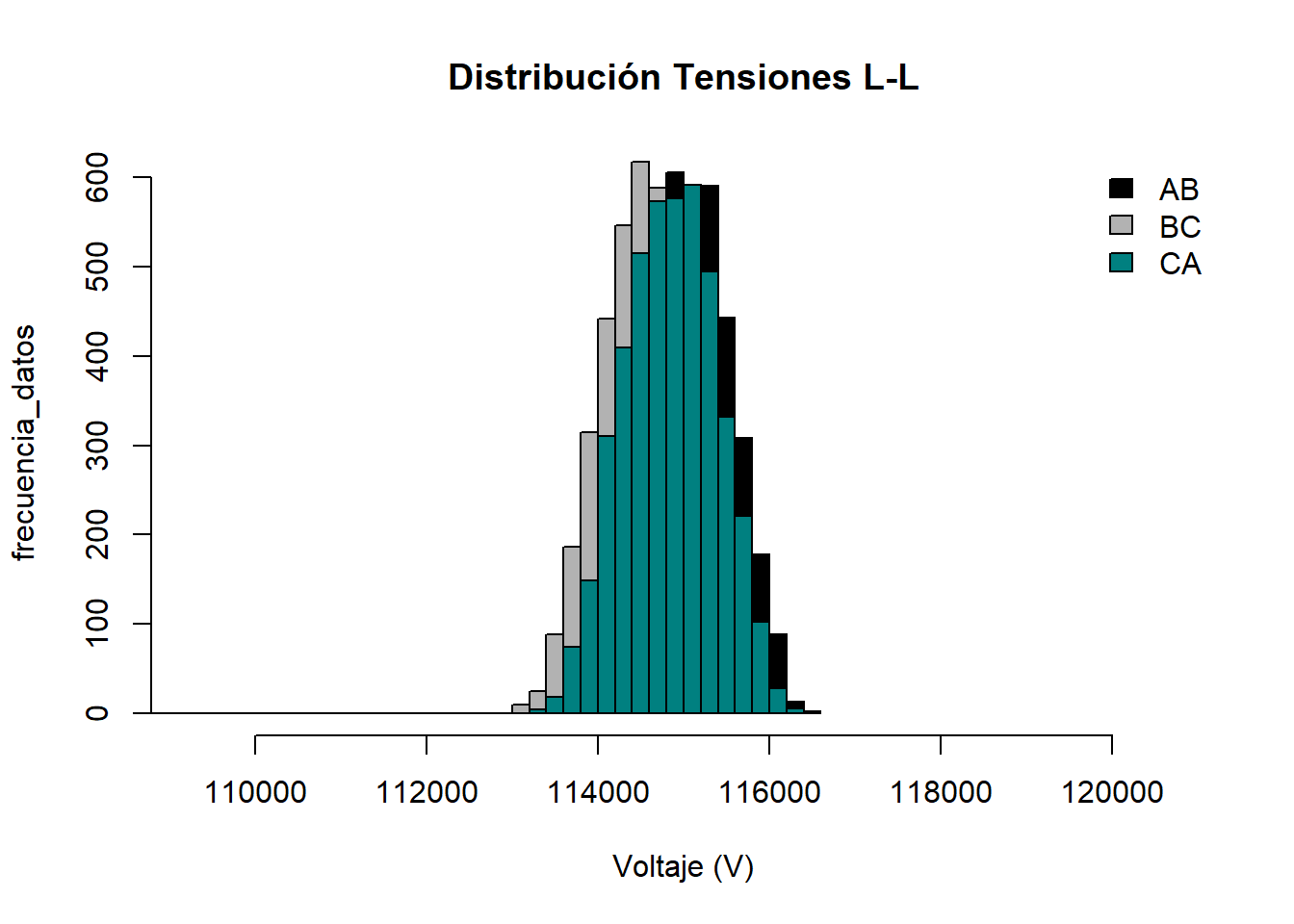

Gráfico Estadístico Voltajes

Sección: Corrientes RMS

Corrientes Promedio

Corrientes Máx

Corrientes Mín

Estadísticas de Corrientes (prom.)

Estadistica Descriptiva de Corrientes

	I1	I2	I3
	Min. : 0	Min. : 0	Min. : 0
	1st Qu.: 11	1st Qu.: 11	1st Qu.: 11
	Median : 55	Median : 56	Median : 55
	Mean : 55	Mean : 56	Mean : 56
	3rd Qu.: 95	3rd Qu.: 96	3rd Qu.: 96
	Max. :139	Max. :141	Max. :140

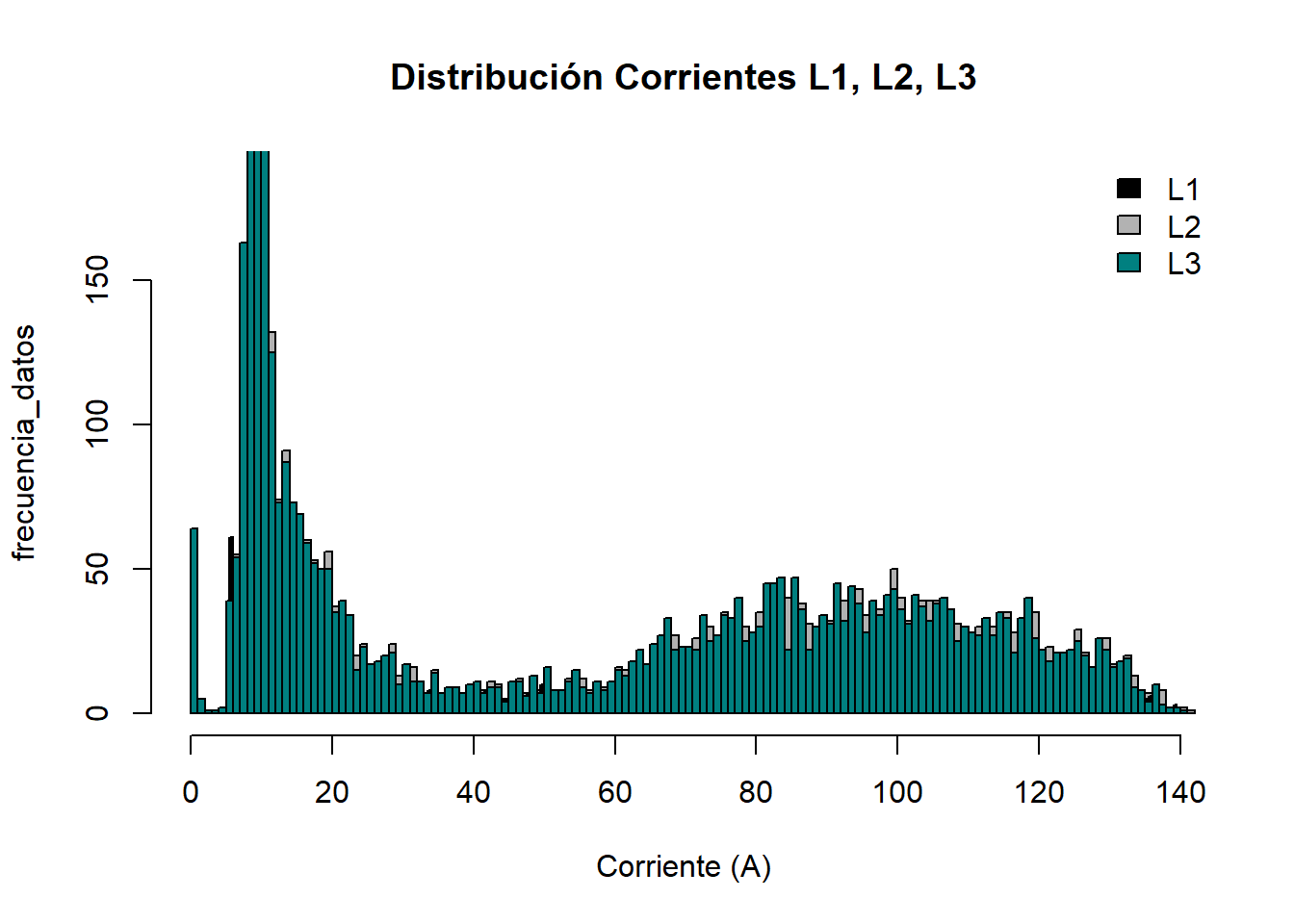

Gráfico Estadístico Corrientes

Sección: Desbalances

Desbalance de Voltaje

Desbalance de Corriente

Estadísticas Desbalances (prom.)

Estadistica Descriptiva Desbalance de Voltaje y Corriente

	Desbalance Corriente (%)	Desblance Voltaje (%)
	Min. : 0.00	Min. : 0.00
	1st Qu.: 0.72	1st Qu.: 0.27
	Median : 1.10	Median : 0.32
	Mean : 1.46	Mean : 0.44
	3rd Qu.: 2.09	3rd Qu.: 0.35
	Max. :27.72	Max. :200.00

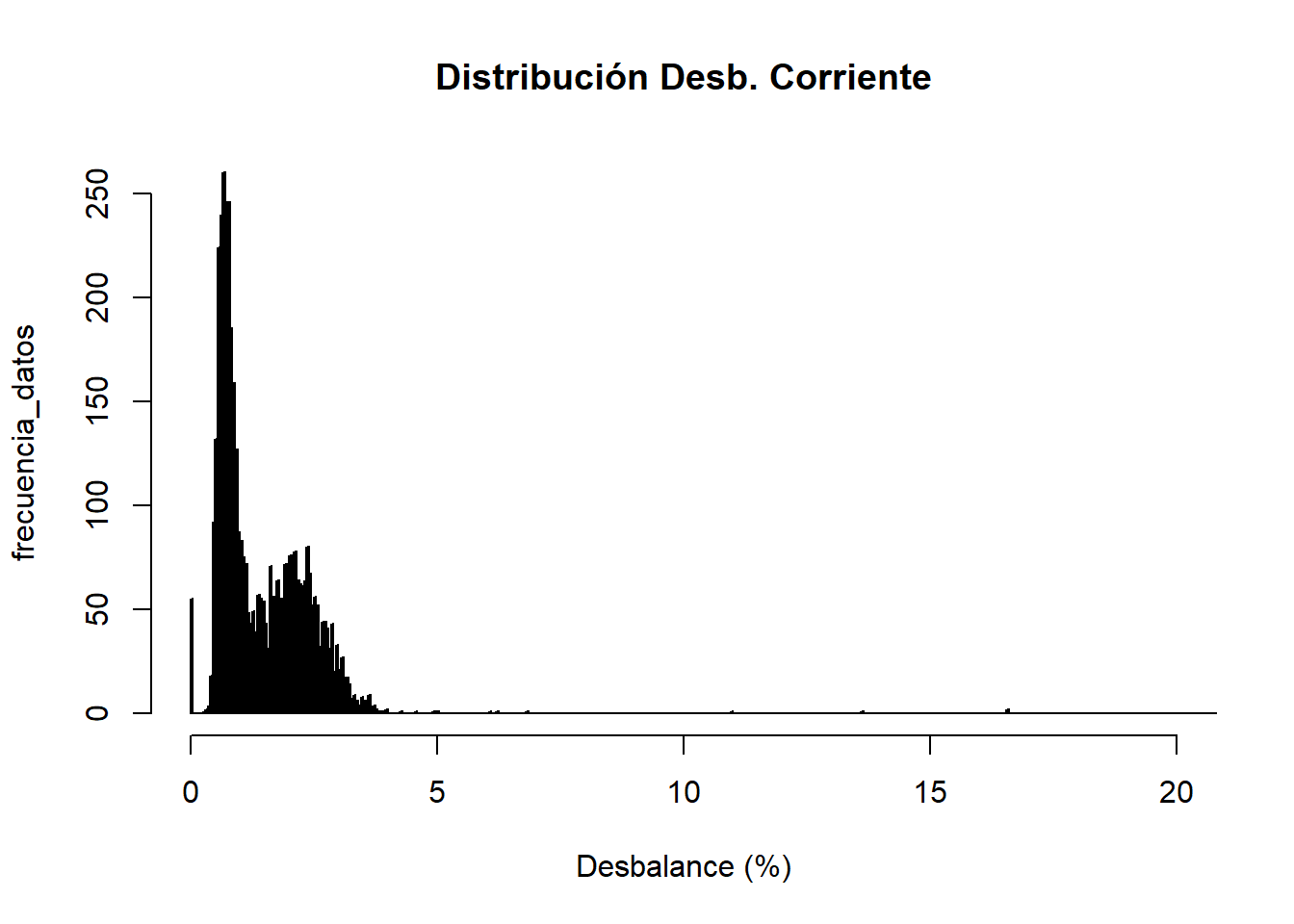

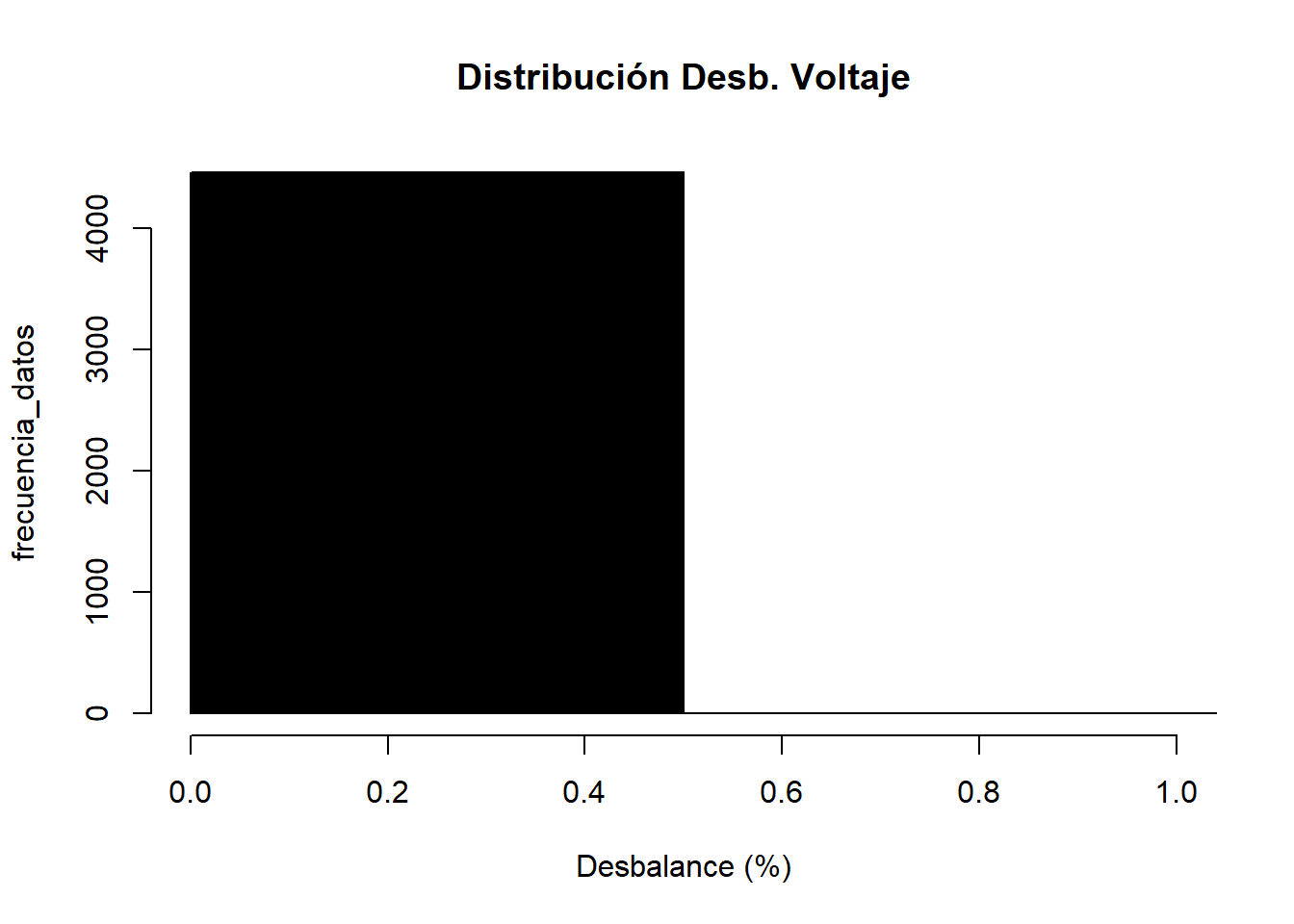

Gráfico Estadístico Desbalances

Sección: Frecuencia

Estadísticas de Frecuencia (prom.)

Estadistica Descriptiva de Frecuencia

	Frecuencia
	Min. : 0.00
	1st Qu.:60.00
	Median :60.00
	Mean :59.19
	3rd Qu.:60.01
	Max. :60.04

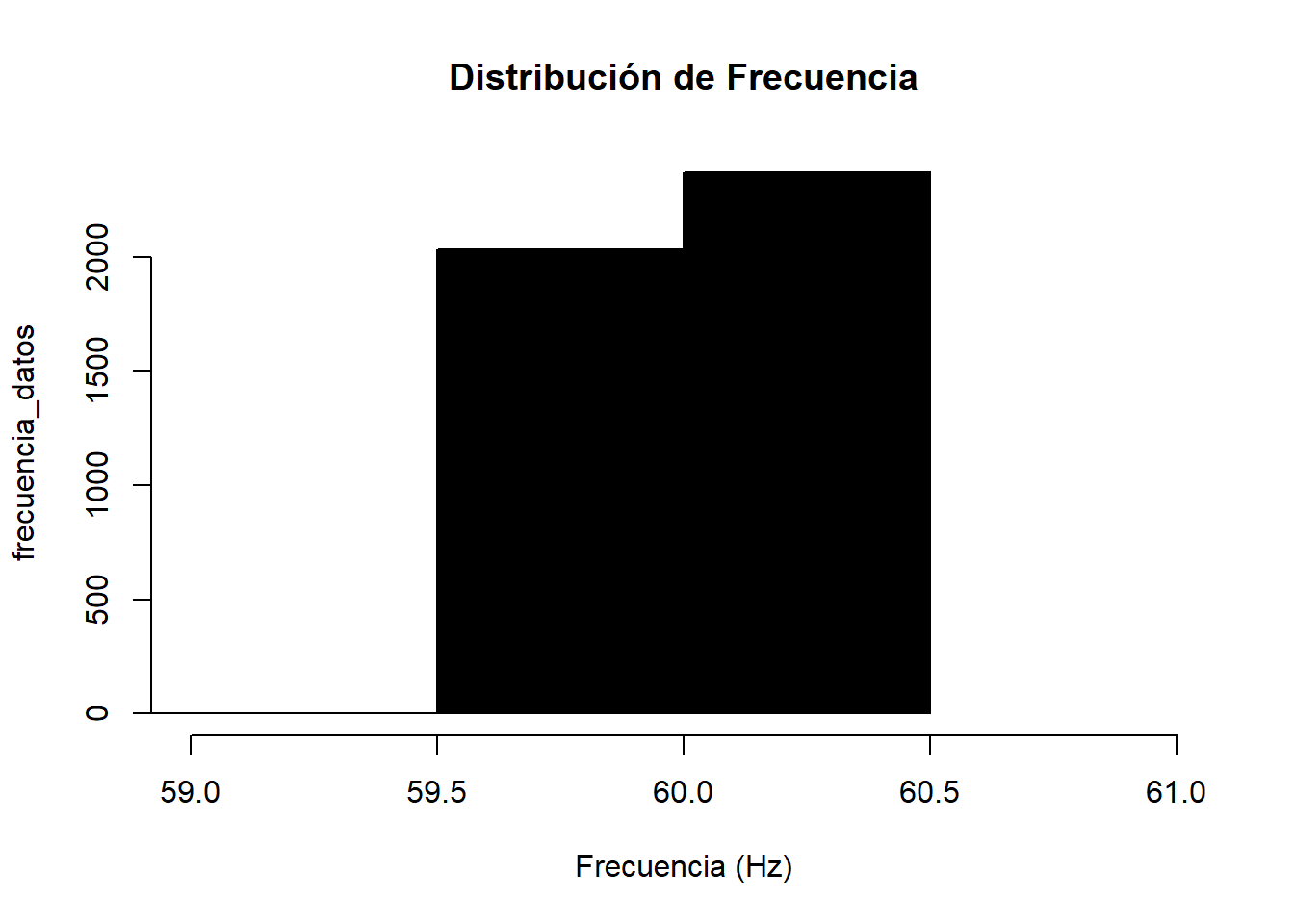

Gráfico Estadístico Frecuencia

Sección: Flickers

Flicker Pst

Flicker Plt

Estadísticas de Flickers Pst y Plt (prom.)

Estadistica Descriptiva de Flickers

	Pst L1	Pst L2	Pst L3	Plt L1	Plt L2	Plt L3
	Min. :0.007	Min. :0.0070	Min. :0.0070	Min. :0.0070	Min. :0.0070	Min. :0.0070
	1st Qu.:0.094	1st Qu.:0.0910	1st Qu.:0.0950	1st Qu.:0.1197	1st Qu.:0.1180	1st Qu.:0.1190
	Median :0.121	Median :0.1180	Median :0.1210	Median :0.1320	Median :0.1300	Median :0.1320
	Mean :0.127	Mean :0.1241	Mean :0.1289	Mean :0.1538	Mean :0.1473	Mean :0.1599
	3rd Qu.:0.146	3rd Qu.:0.1440	3rd Qu.:0.1450	3rd Qu.:0.1460	3rd Qu.:0.1450	3rd Qu.:0.1460
	Max. :5.612	Max. :5.6120	Max. :8.5230	Max. :2.6730	Max. :2.8380	Max. :4.0470

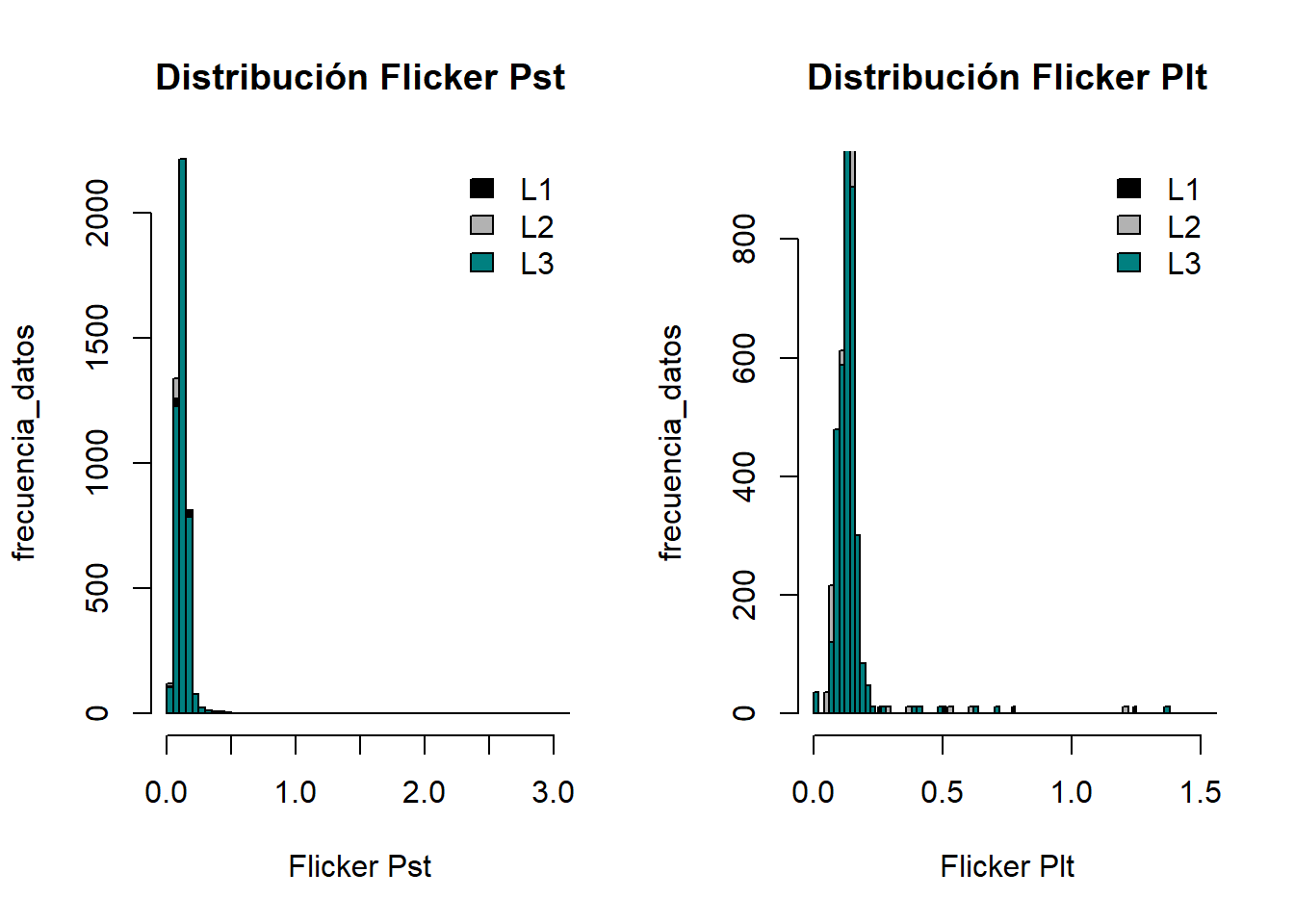

Gráfico Estadístico Flickers

Sección: Armónicas en Voltaje

THDv

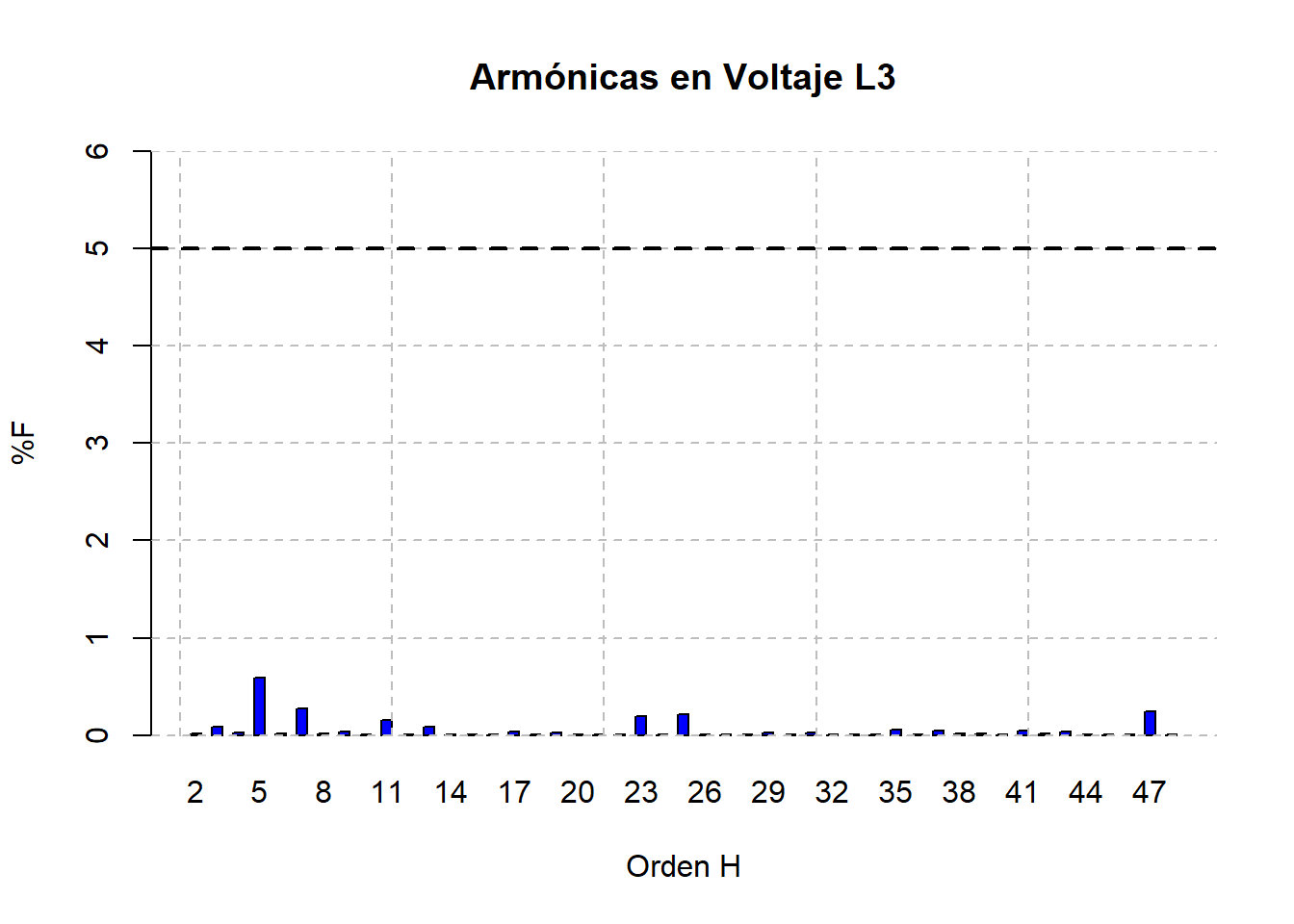

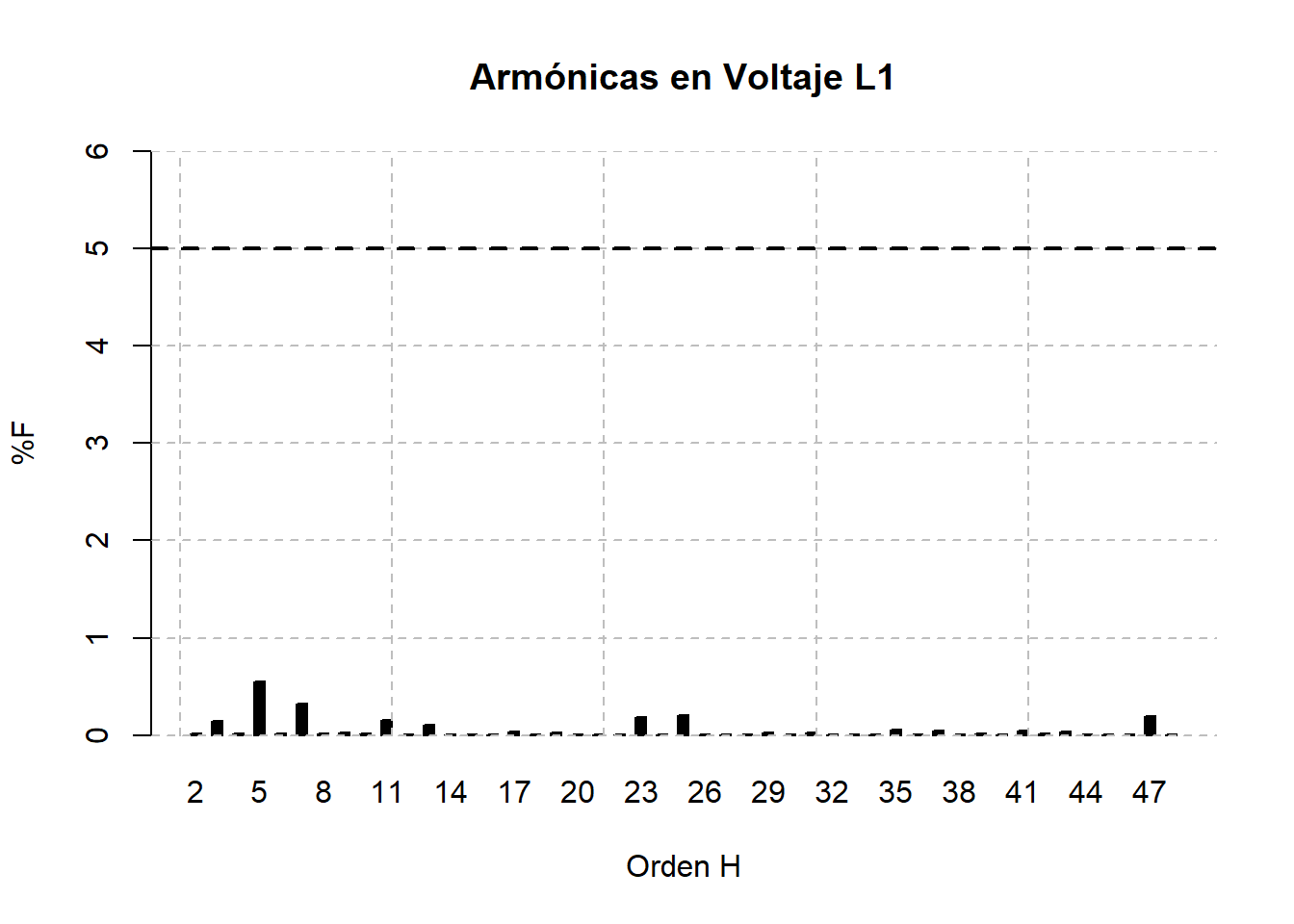

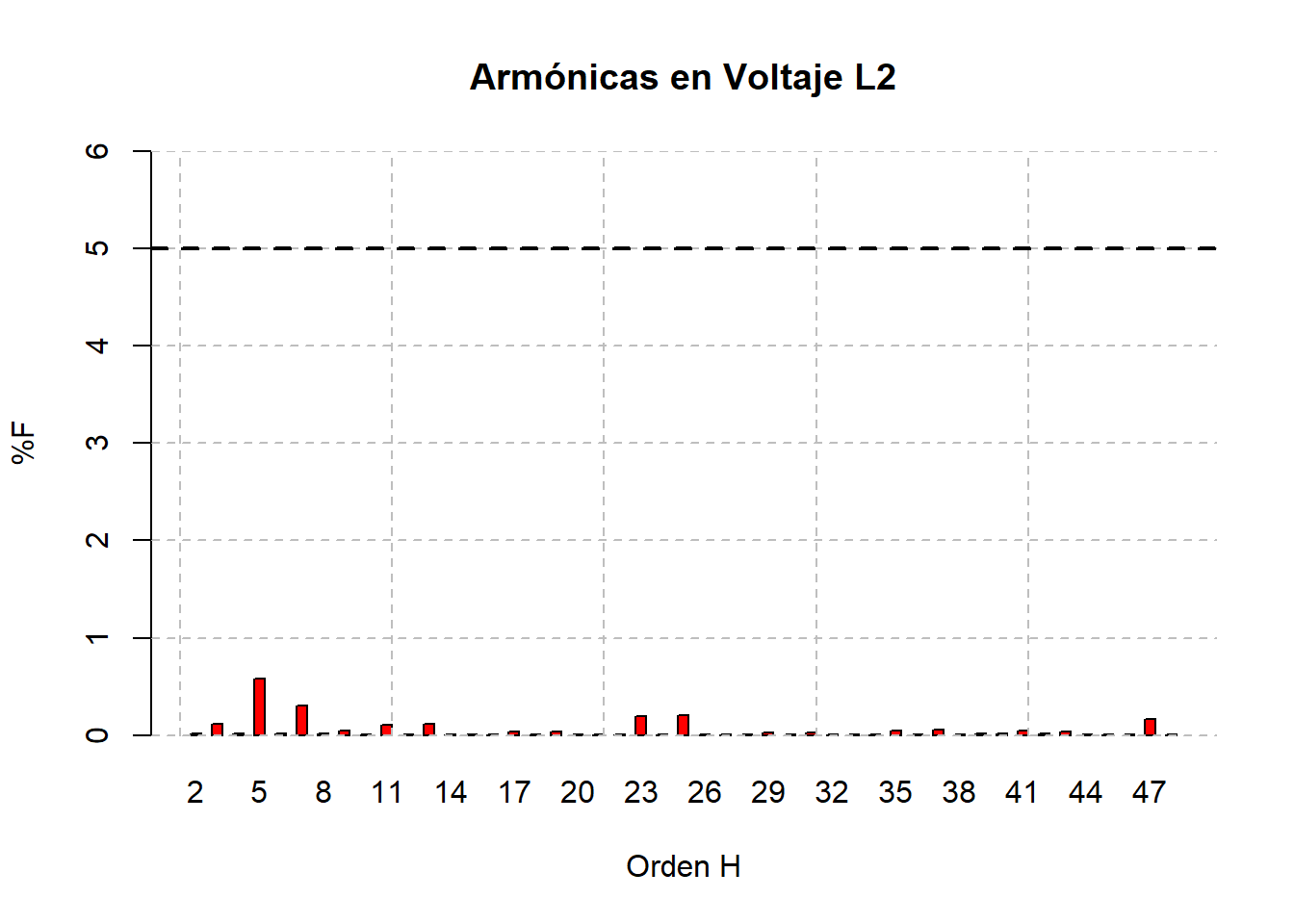

Armónicas Individuales V

Estadísticas de THDv (prom.)

Estadistica Descriptiva de THDV

	THDv L1	THDv L2	THDv L3
	Min. :0.35	Min. :0.35	Min. :0.34
	1st Qu.:0.52	1st Qu.:0.54	1st Qu.:0.53
	Median :0.57	Median :0.59	Median :0.59
	Mean :0.57	Mean :0.59	Mean :0.59
	3rd Qu.:0.62	3rd Qu.:0.64	3rd Qu.:0.65
	Max. :1.70	Max. :3.10	Max. :2.99
	NA's :56	NA's :57	NA's :57

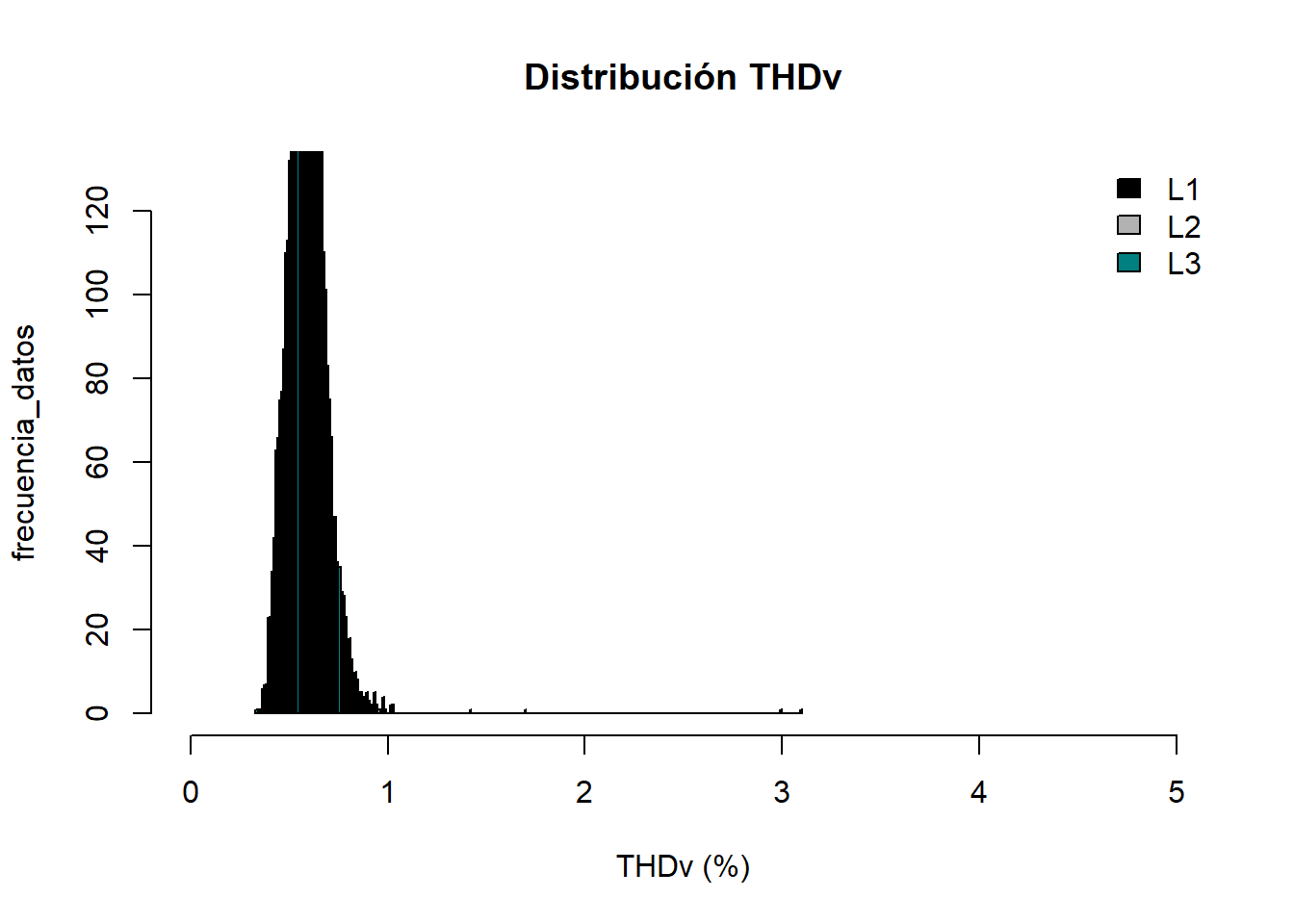

Gráfico Estadístico THDv

Sección: Armónicas en Corriente

THDi

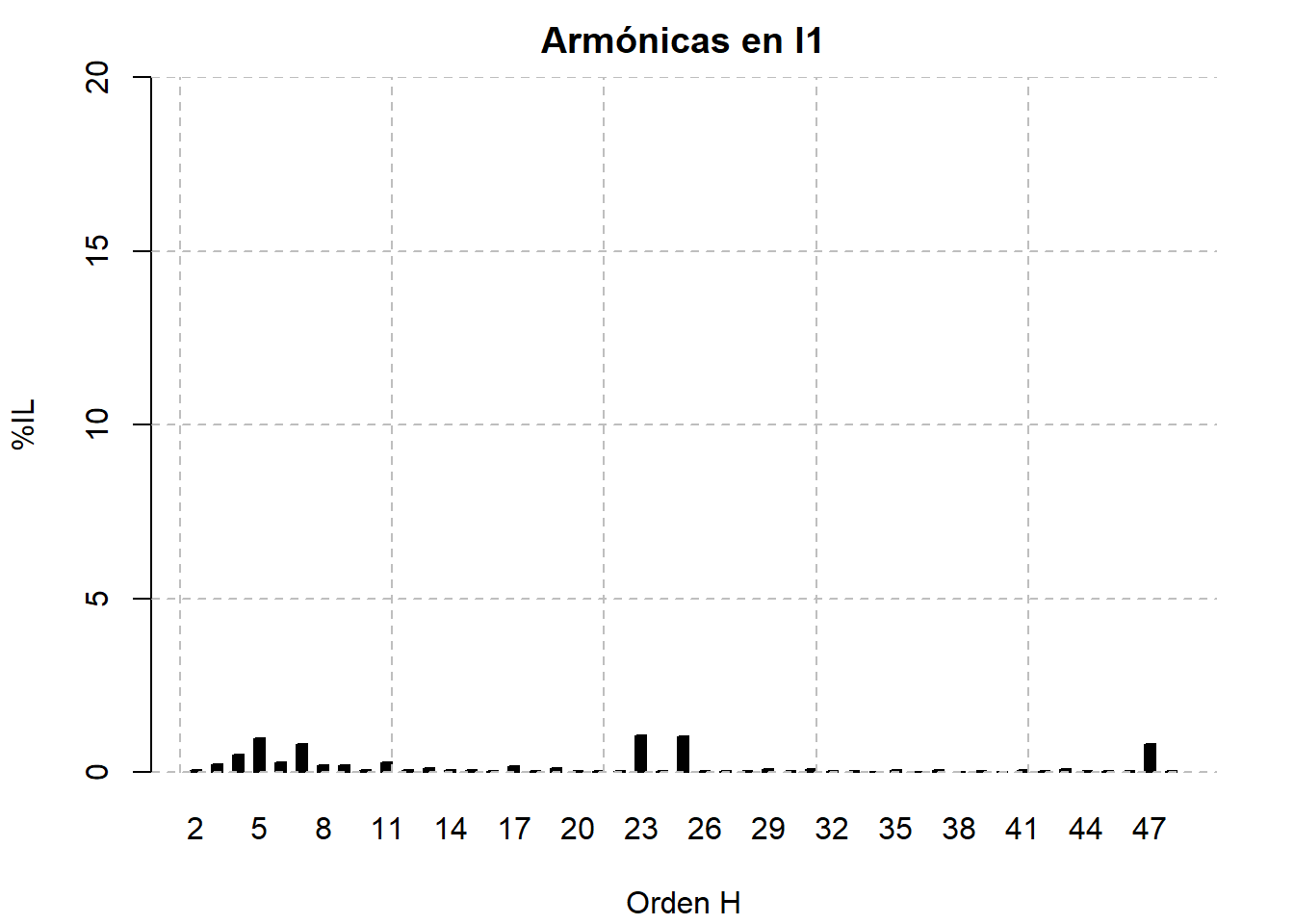

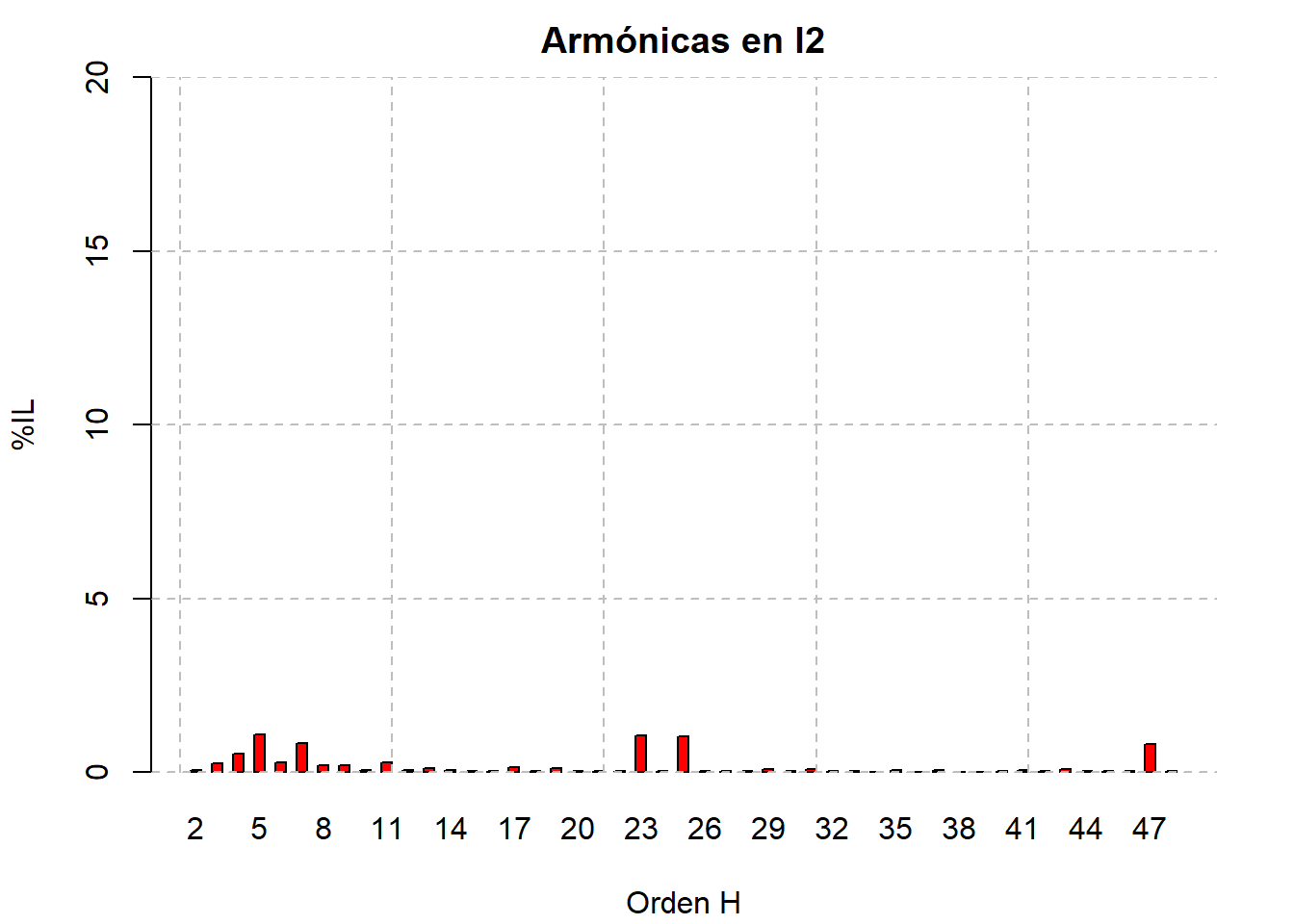

Armónicas Indidividuales I

Estadísticas de THDi (prom.)

Estadistica Descriptiva de THDi

	THDi L1	THDi L2	THDi L3
	Min. : 0.89	Min. : 0.9	Min. : 0.9
	1st Qu.: 1.75	1st Qu.: 1.8	1st Qu.: 1.8
	Median : 2.91	Median : 3.0	Median : 3.0
	Mean : 4.69	Mean : 5.0	Mean : 4.8
	3rd Qu.: 7.03	3rd Qu.: 7.7	3rd Qu.: 7.4
	Max. :126.34	Max. :98.0	Max. :123.6
	NA's :56	NA's :57	NA's :57

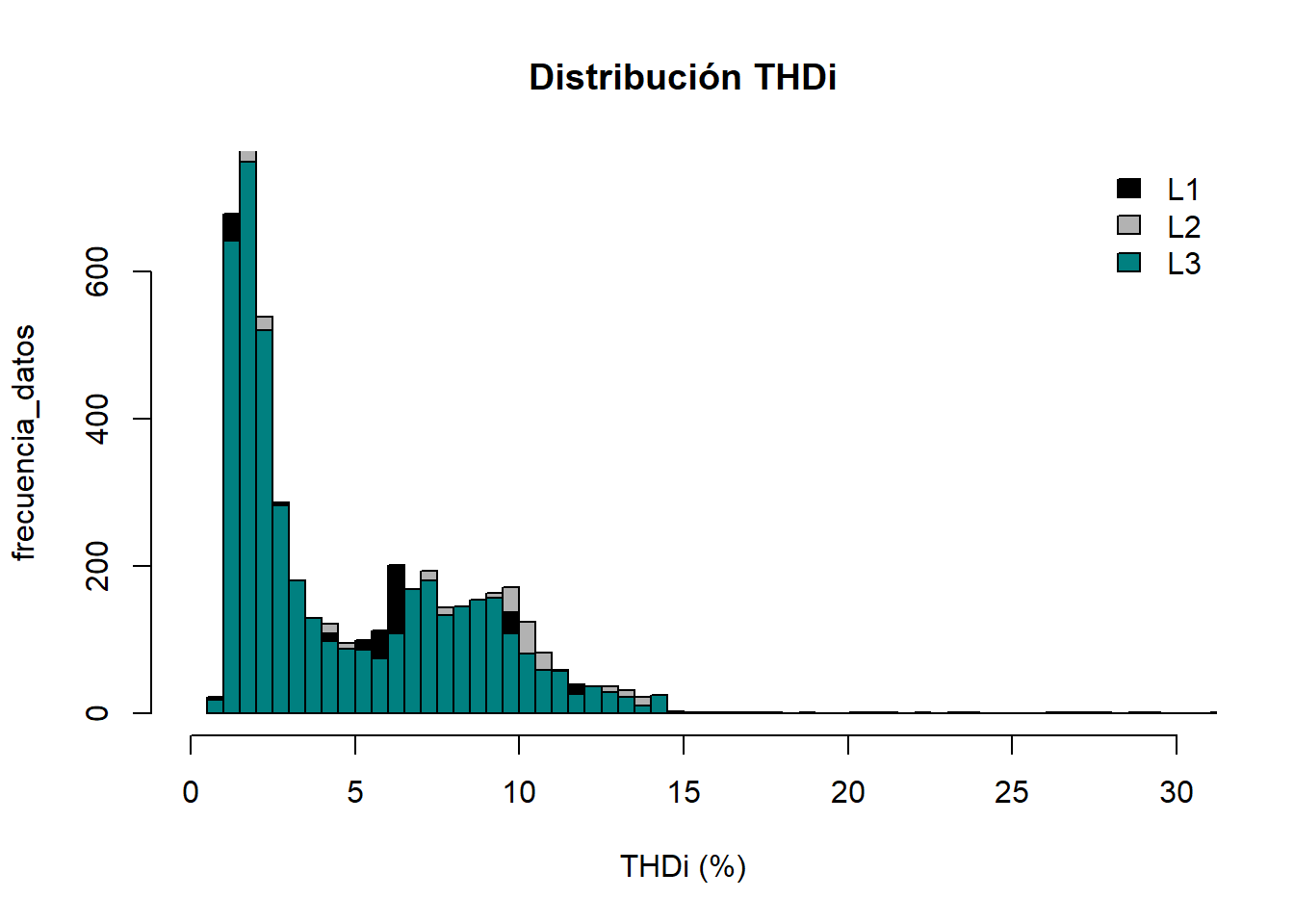

Gráfico Estadístico THDi

Sección: Factor K

Estadísticas de Factor K

Estadistica Descriptiva de Factor K

	KF Ia	KF Ib	KF Ic
	Min. : 1.04	Min. : 1.00	Min. : 1.00
	1st Qu.: 1.17	1st Qu.: 1.16	1st Qu.: 1.17
	Median : 1.38	Median : 1.38	Median : 1.39
	Mean : 1.69	Mean : 1.70	Mean : 1.72
	3rd Qu.: 1.71	3rd Qu.: 1.71	3rd Qu.: 1.69
	Max. :41.91	Max. :57.16	Max. :33.77
	NA's :56	NA's :55	NA's :55

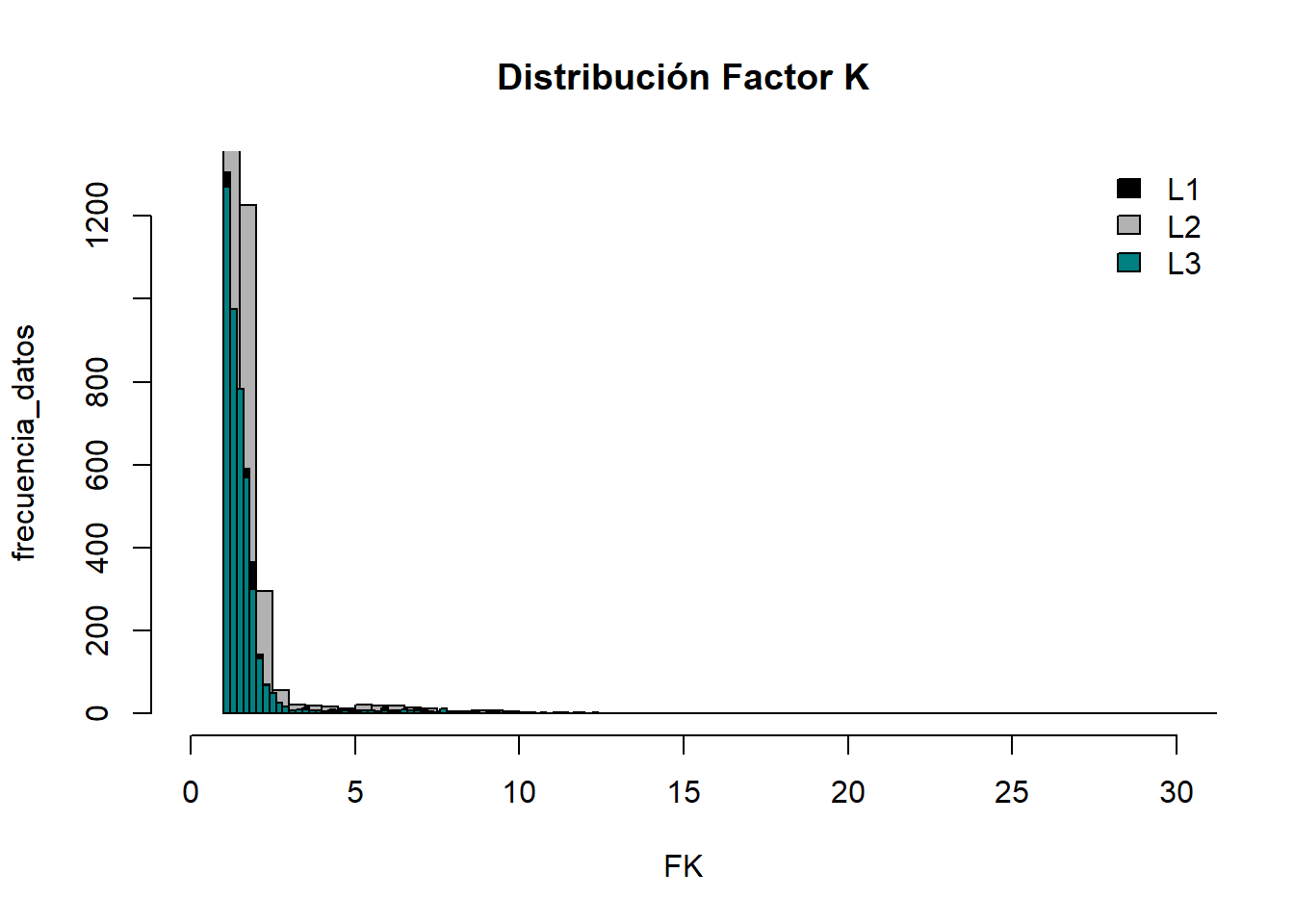

Gráfico Estadístico Factor K
