Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

5 de agosto de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Demanda Contratada: 18,000 kW
Corriente de Demanda Máxima \(I_L\): 139.66 A
Corriente Máxima de Corto Circuito \(Icc\): 15.42 kA
Transformador del Tablero: 30 MVA
Medición: Mensual
Fecha de medición inicial: 01/07/2025
Fecha de medición final: 31/07/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 113.268 CUMPLE APLICA
Frecuencia (Hz) 59.19 CUMPLE APLICA
Factor de potencia 0.88 NO CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 2.12 CUMPLE APLICA
Flicker Pst 0.19 CUMPLE APLICA
Flicker Plt 0.19 CUMPLE APLICA
Desbalance Dv % 0.38 CUMPLE APLICA
Desbalance Di % 1.46 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
6 2.75 2.5 1 0.5 7.5

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • El centro de carga está sujeto a todos los criterios del Código de Red. De acuerdo con las mediciones, dos índices no cumplen: el factor de potencia y la distorsión individual en las armónicas 23ª, 25ª y 47ª.

  • Los índices que sí cumplen son: Distorsión Armónica Total de Demanda (DATD), desbalances de tensión y corriente, y oscilaciones de tensión (flickers).

  • Los incumplimientos corresponden a las mismas que se han observado desde marzo del 2025.

Importante

  • La DATD registró un valor de 2.12%, por debajo del límite de 7.5%, lo cual es satisfactorio.

  • Las distorsiones individuales medidas y que no cumplen para la fase A y en las otras dos son similares, fueron:

    • 23ª: 1.25% (límite 1.0%),

    • 25ª: 1.25% (límite 1.0%),

    • 47ª: 1.09% (límite 0.5%)

  • Se recomienda revisar los niveles de 13.8 kV o 480 V, y los tableros con convertidores que utilicen técnicas de conmutación PWM, para mitigar estas armónicas. Este comportamiento se observa de manera consistente desde febrero, por lo que es inherente al centro de carga y debe corregirse para cumplir con los índices de distorsión.

  • El Código de Red exige que al menos el 95% de las mediciones de factor de potencia estén por encima de 0.95 en atraso. En este caso, el valor registrado fue de 0.88 (inferior al 0.89 del mes anterior), con variaciones entre adelanto y atraso a lo largo del día. Esta condición se mantiene sin cambios respecto a los meses anteriores.

  • Se recomienda verificar en el punto de conexión que los ajustes de los relevadores de tensión (27/59) y frecuencia (81) cumplan con los rangos establecidos en el Código de Red, así como asegurar que los fusibles tengan capacidades interruptivas superiores a la corriente de cortocircuito (15.42 kA). Como Usuario Calificado, es indispensable que el sistema de comunicaciones TIC opere correctamente.

Precaución

  • La planta no cumple con el Código de Red, siendo el incumplimiento más crítico el del factor de potencia, que permanece en 0.88, por debajo del mínimo requerido de 0.95 (meses anteriores: 0.89, 0.90 y 0.82). Es importante no confundir este valor con el factor de potencia calculado con energías, que fue de 0.98 este mes.

  • Adicionalmente, el Código de Red prohíbe la inyección de potencia reactiva a la red, condición que se presenta diariamente con inyecciones de hasta 2,500 kVAr en este mes, y el mes anterior fue de 1500 kVAr, y así los meses anteriores.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
0.00 1,365.27 10,703.60 10,622.51 23,516.23 25,325.13 26,475.26
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−2,644.97 −847.34 1,571.34 2,345.08 7,487.85 9,065.07 11,849.06
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
0.00 1,467.47 11,028.81 11,072.75 24,598.97 26,351.74 27,767.73
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.00 0.88 0.97 0.94 1.00 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.34 0.45 0.58 0.59 0.73 0.82 3.10
TDD (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.44 1.19 1.19 2.12 2.61 4.26

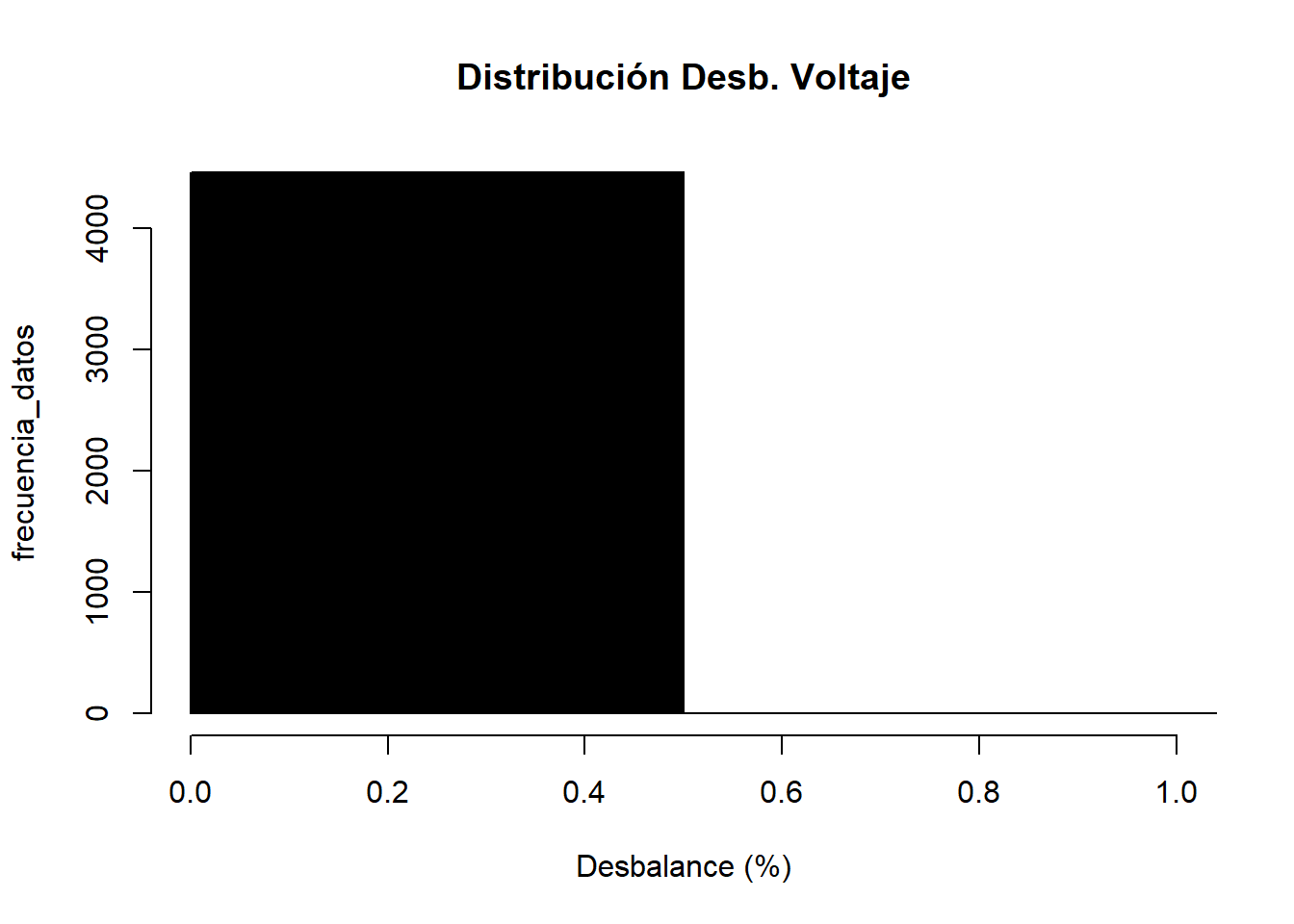

Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.22 0.32 0.44 0.38 0.41 200.00
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.00 0.53 1.10 1.46 2.92 3.55 27.72
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
0.00 59.99 60.00 59.19 60.01 60.02 60.04
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
0.00 113,818.42 114,805.55 113,268.42 115,712.66 116,012.44 116,451.30
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
0.00 7.39 55.53 55.78 123.89 132.68 141.04
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.01 0.06 0.12 0.13 0.19 0.27 8.52
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.01 0.08 0.13 0.15 0.19 0.78 4.05

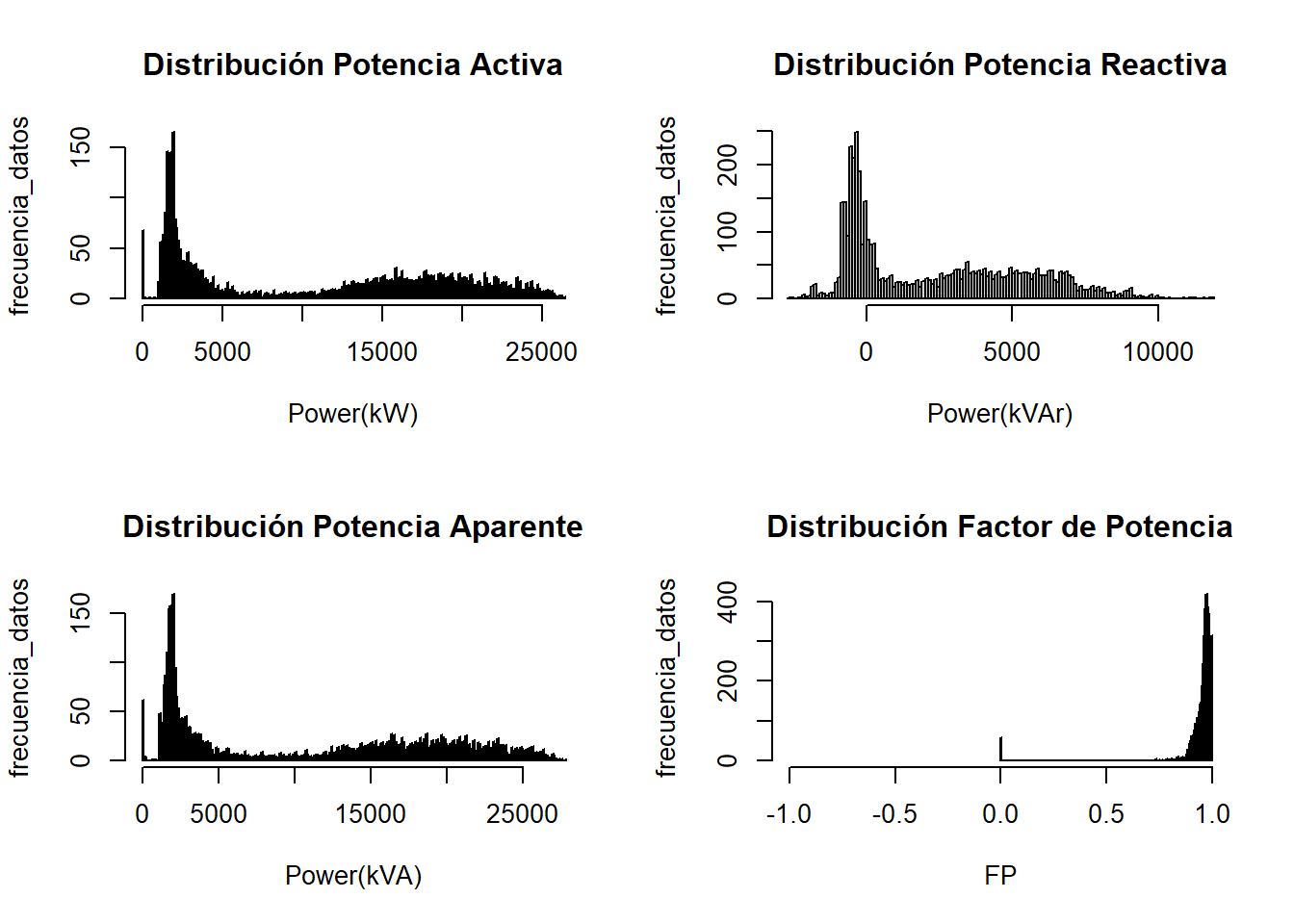

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. : 0 Min. :-2645 Min. : 0
1st Qu.: 2093 1st Qu.: -351 1st Qu.: 2180
Median :10704 Median : 1571 Median :11029
Mean :10623 Mean : 2345 Mean :11073
3rd Qu.:18182 3rd Qu.: 4869 3rd Qu.:19001
Max. :26475 Max. :11849 Max. :27768
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0 0.88 0.97 0.94 1 1 1

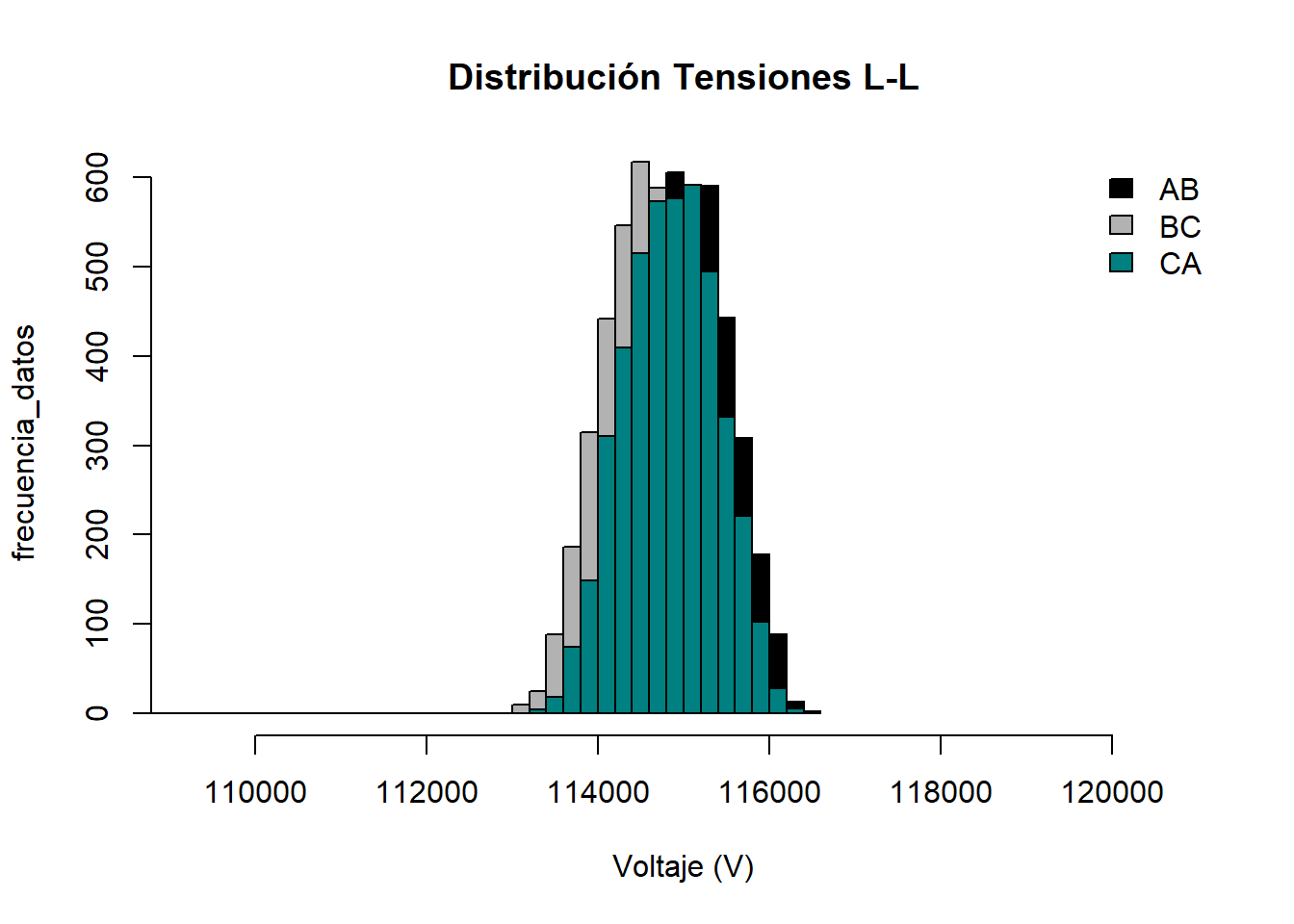

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. : 0 Min. : 0 Min. : 0
1st Qu.:114603 1st Qu.:114196 1st Qu.:114438
Median :114991 Median :114582 Median :114843
Mean :113452 Mean :113051 Mean :113302
3rd Qu.:115368 3rd Qu.:114964 3rd Qu.:115229
Max. :116451 Max. :116145 Max. :116346
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
0 113818.4 114805.6 113268.4 115712.7 116012.4 116451.3

Sección: Corrientes RMS

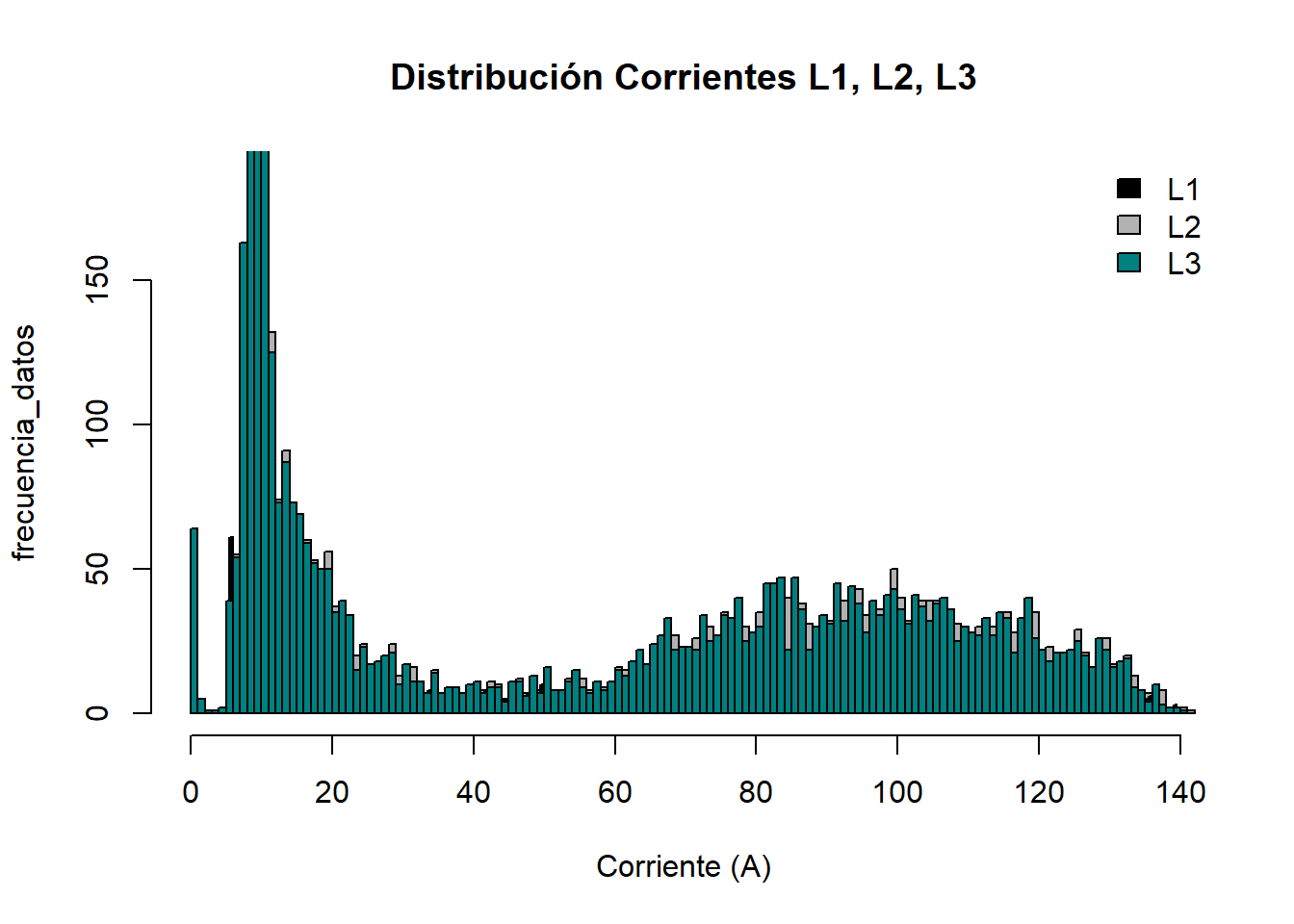

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 0 Min. : 0 Min. : 0
1st Qu.: 11 1st Qu.: 11 1st Qu.: 11
Median : 55 Median : 56 Median : 55
Mean : 55 Mean : 56 Mean : 56
3rd Qu.: 95 3rd Qu.: 96 3rd Qu.: 96
Max. :139 Max. :141 Max. :140

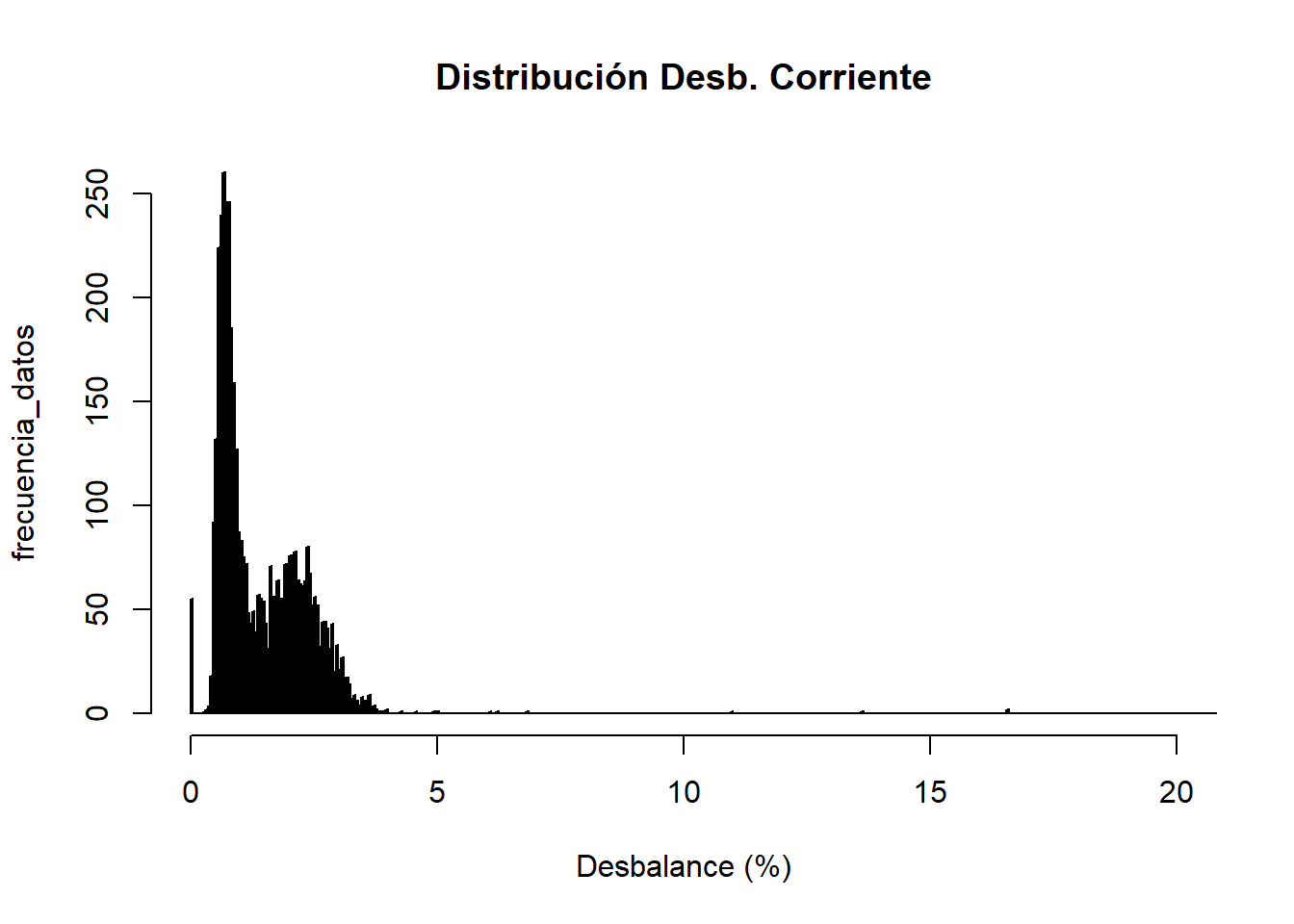

Sección: Desbalances

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0 0.53 1.1 1.46 2.92 3.55 27.72
Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0 0.22 0.32 0.44 0.38 0.41 200

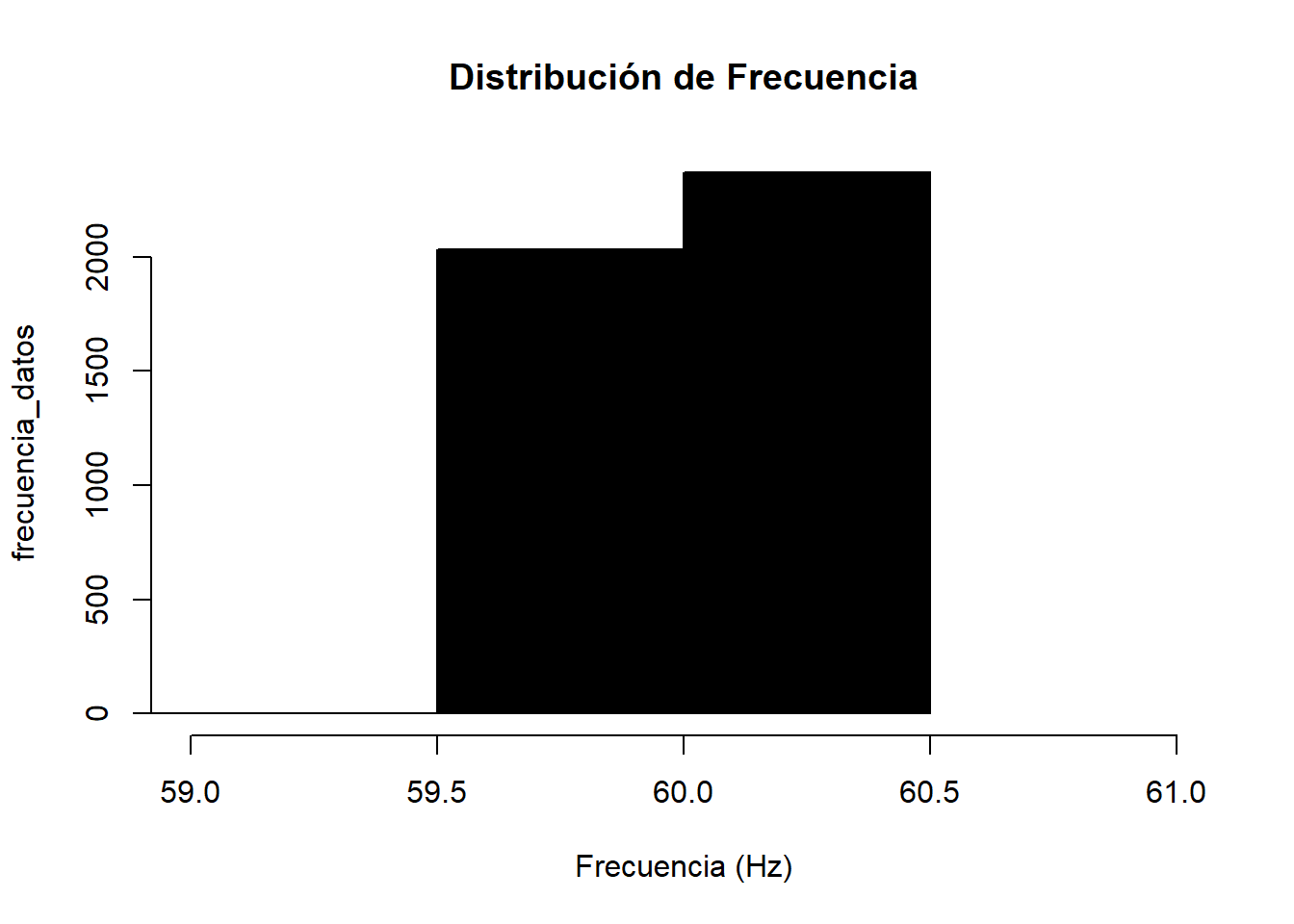

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
0 59.99 60 59.19 60.01 60.02 60.04

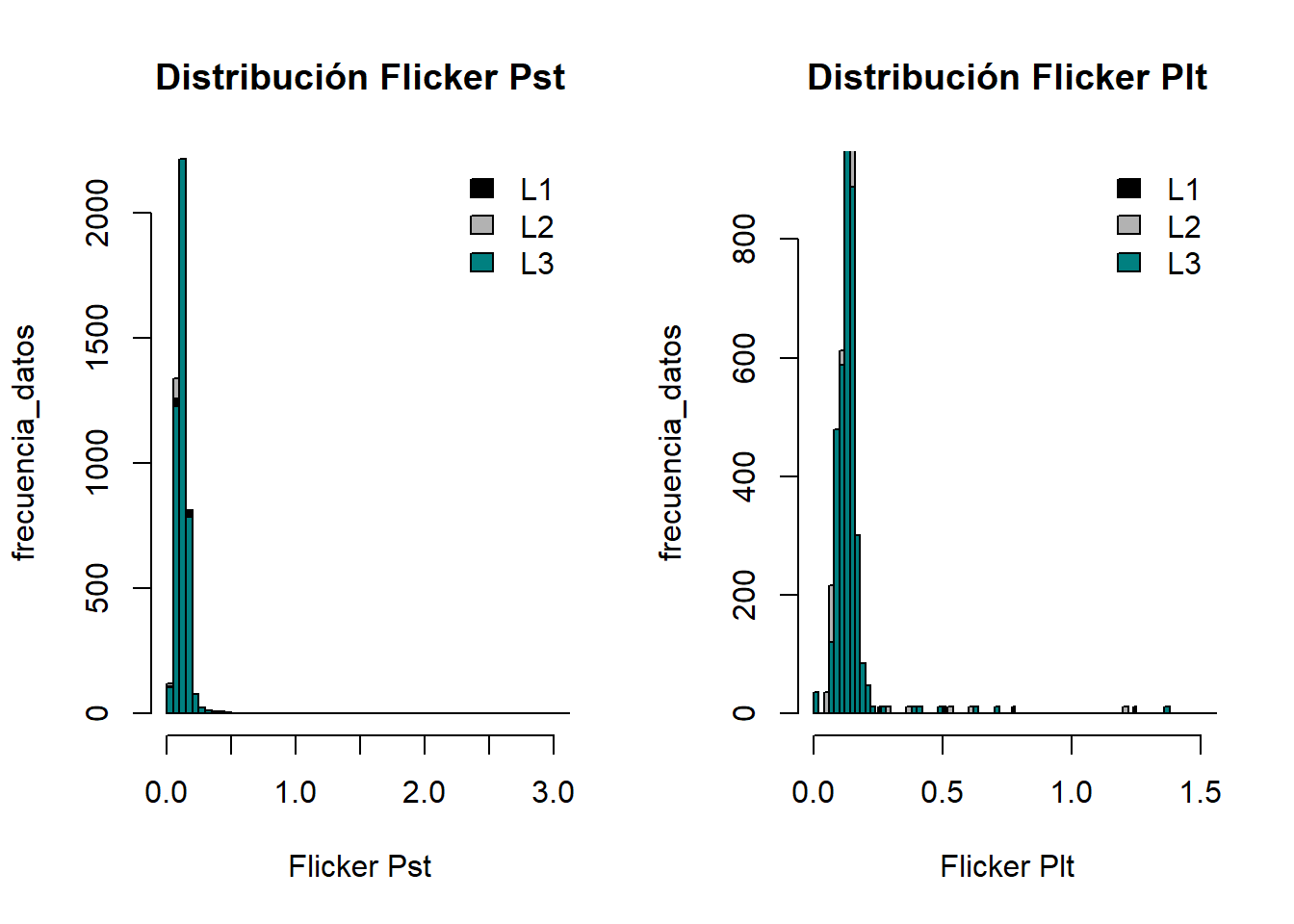

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.01 0.06 0.12 0.13 0.19 0.27 8.52
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.01 0.08 0.13 0.15 0.19 0.78 4.05

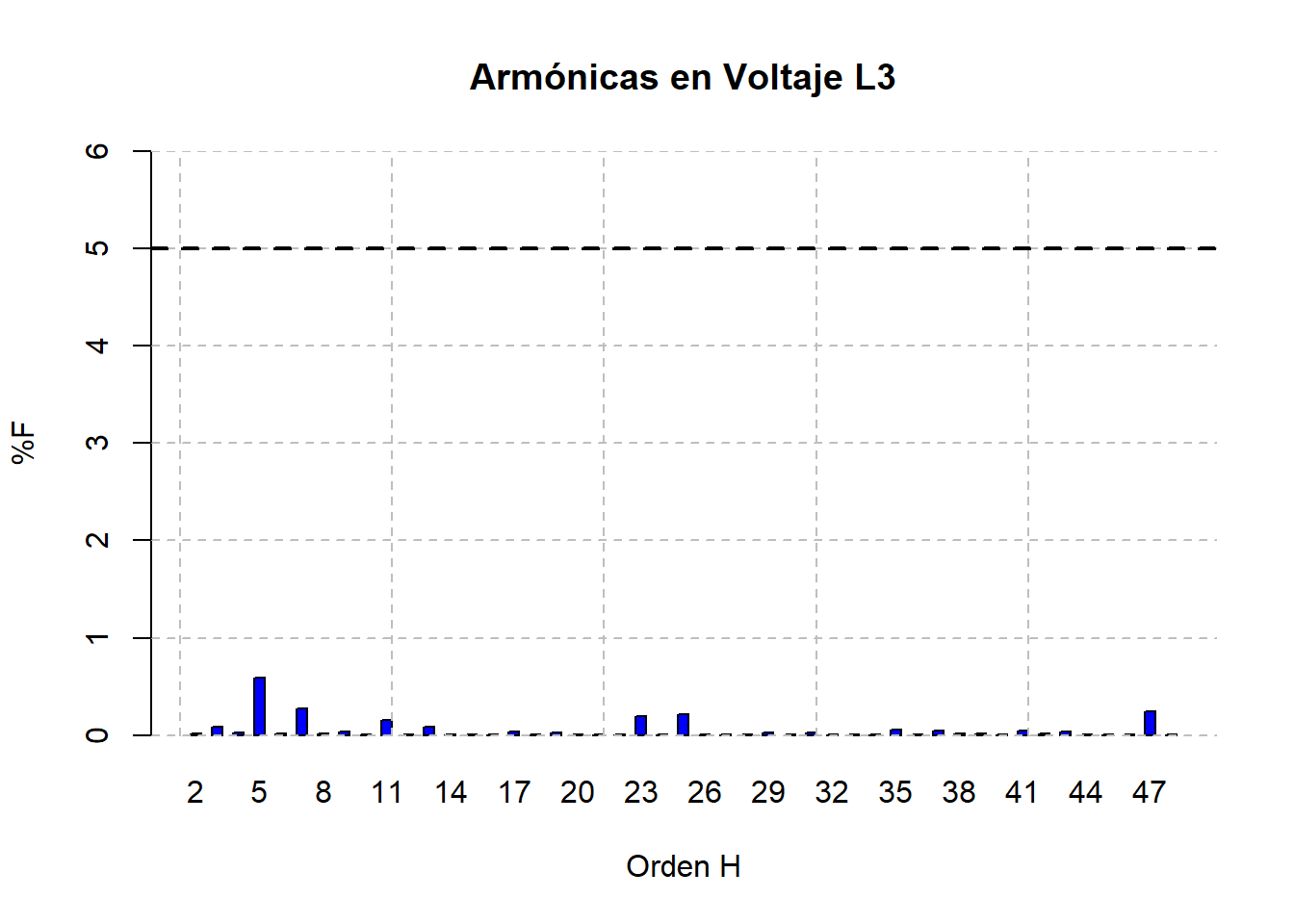

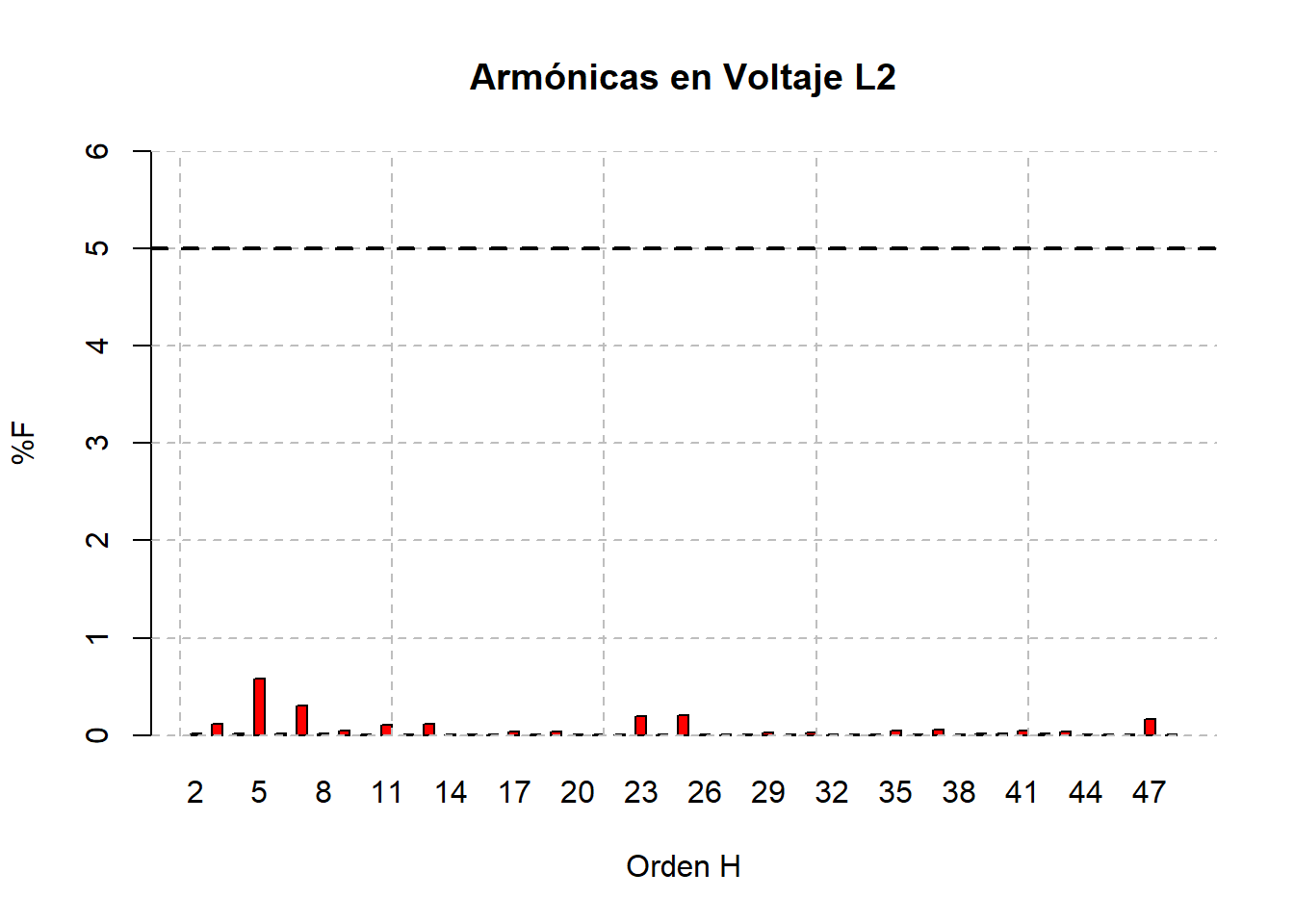

Sección: Armónicas en Voltaje

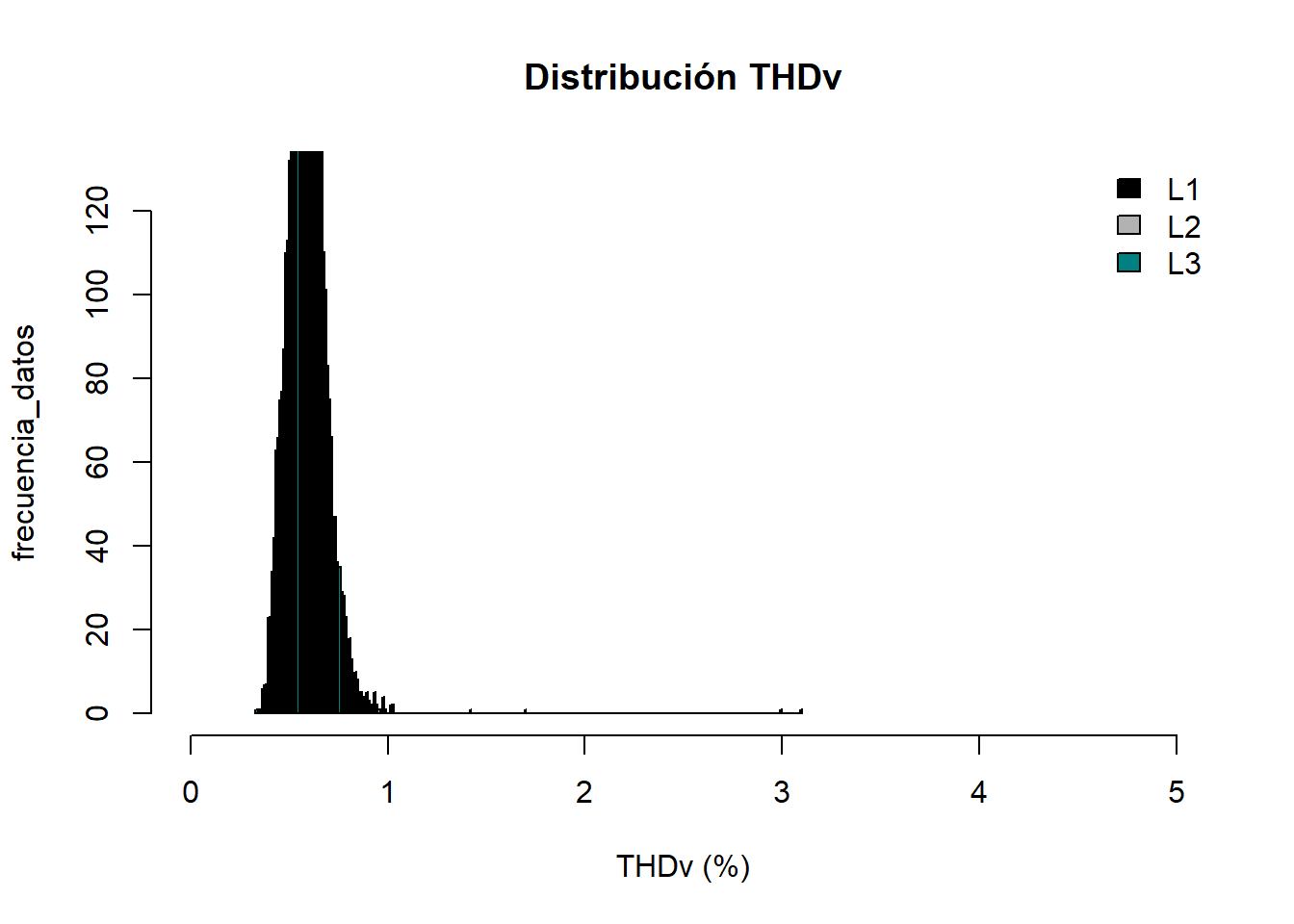

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.35 Min. :0.35 Min. :0.34
1st Qu.:0.52 1st Qu.:0.54 1st Qu.:0.53
Median :0.57 Median :0.59 Median :0.59
Mean :0.57 Mean :0.59 Mean :0.59
3rd Qu.:0.62 3rd Qu.:0.64 3rd Qu.:0.65
Max. :1.70 Max. :3.10 Max. :2.99
NA's :56 NA's :57 NA's :57

Sección: Armónicas en Corriente

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.05
3 0.21
4 0.51
5 0.96
6 0.29
7 0.80
8 0.19
9 0.19
10 0.05
11 0.28
12 0.05
13 0.12
14 0.05
15 0.05
16 0.04
17 0.16
18 0.03
19 0.12
20 0.03
21 0.03
22 0.02
23 1.06
24 0.02
25 1.02
26 0.02
27 0.03
28 0.03
29 0.08
30 0.03
31 0.07
32 0.02
33 0.02
34 0.01
35 0.07
36 0.01
37 0.06
38 0.01
39 0.02
40 0.01
41 0.06
42 0.03
43 0.08
44 0.03
45 0.04
46 0.02
47 0.80
48 0.03

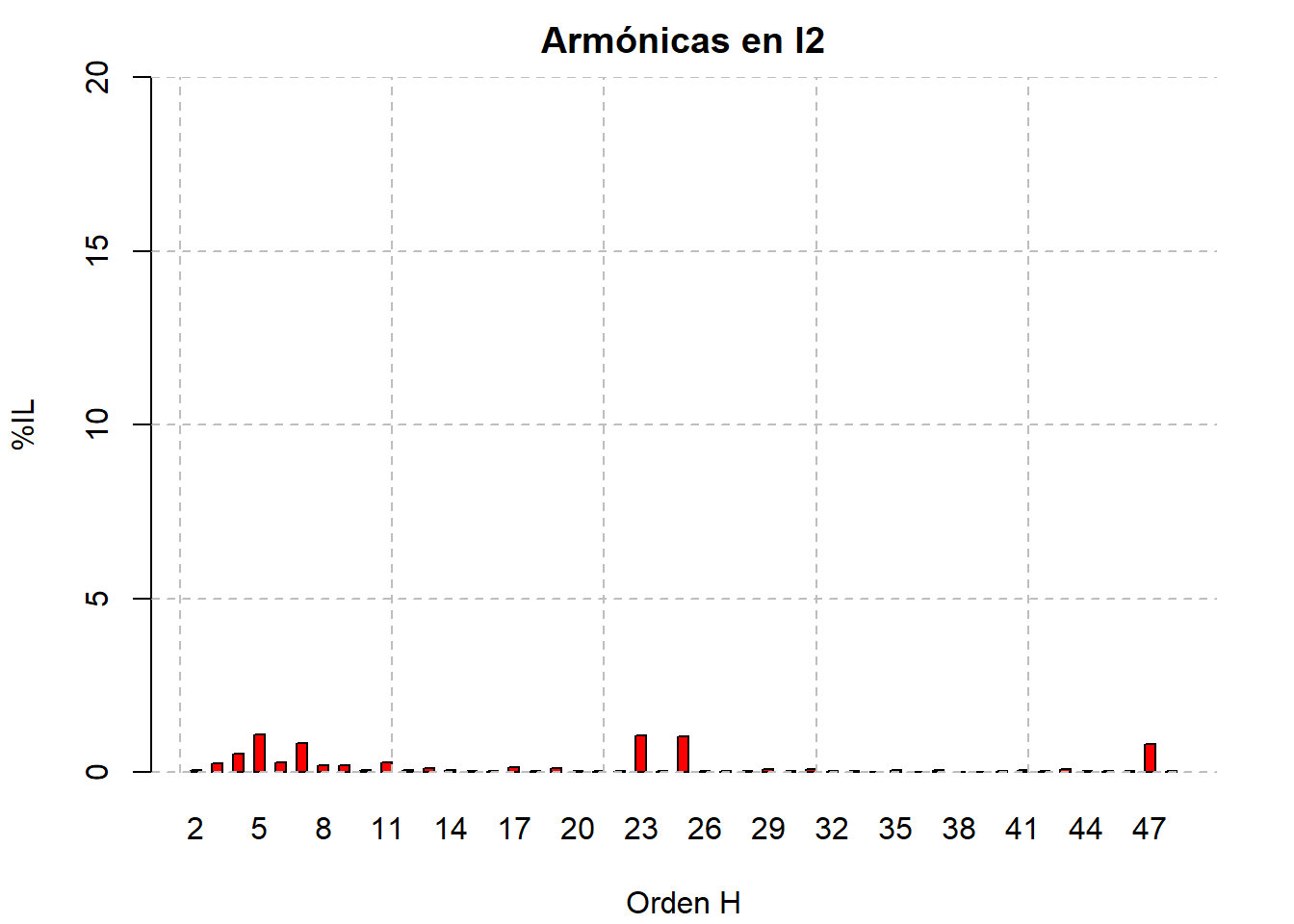

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.05
3 0.26
4 0.53
5 1.08
6 0.29
7 0.82
8 0.19
9 0.20
10 0.05
11 0.27
12 0.04
13 0.12
14 0.05
15 0.04
16 0.04
17 0.15
18 0.03
19 0.12
20 0.03
21 0.03
22 0.02
23 1.07
24 0.02
25 1.02
26 0.02
27 0.03
28 0.03
29 0.09
30 0.03
31 0.07
32 0.02
33 0.02
34 0.01
35 0.07
36 0.01
37 0.07
38 0.01
39 0.01
40 0.02
41 0.05
42 0.03
43 0.08
44 0.03
45 0.03
46 0.02
47 0.81
48 0.03

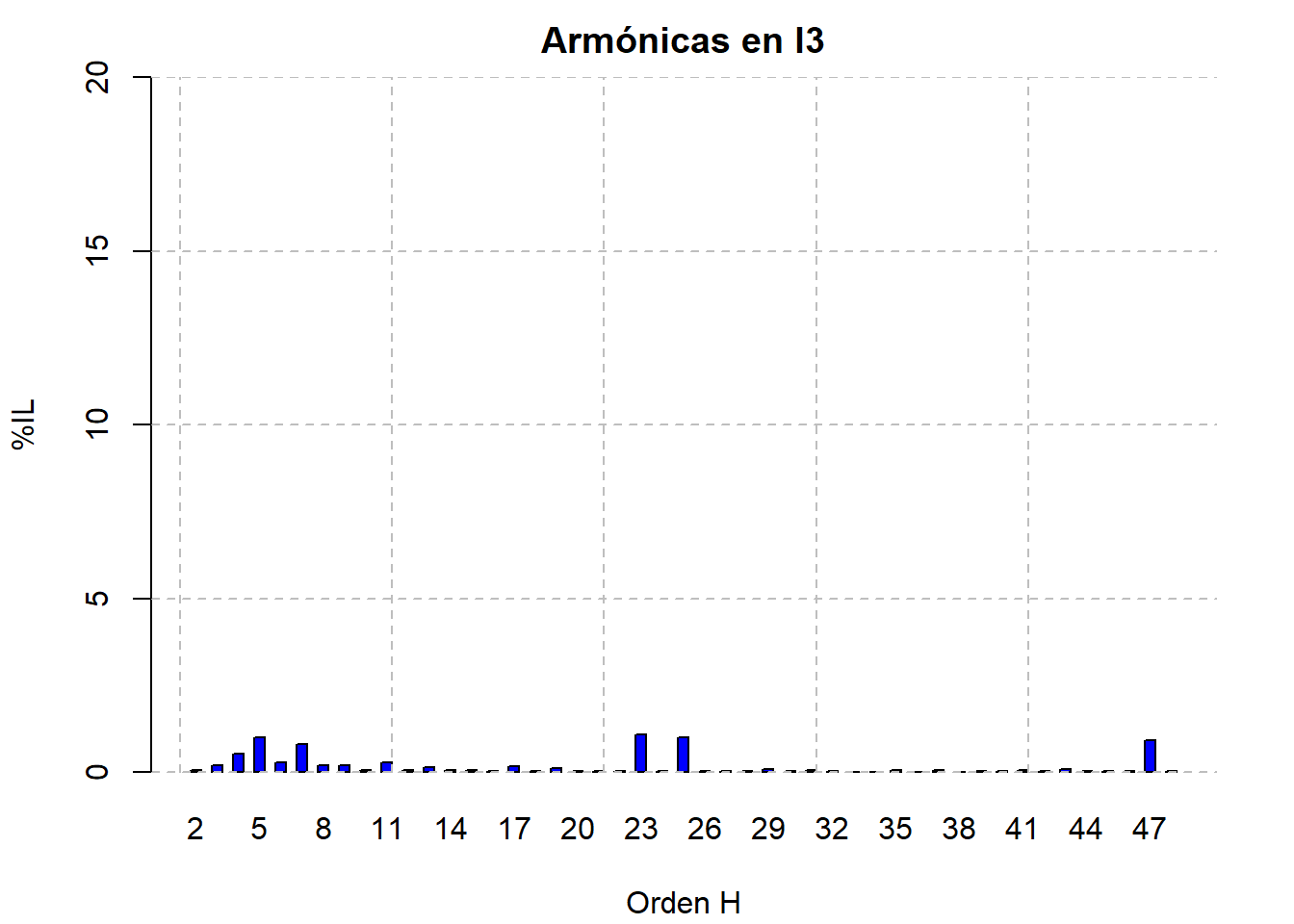

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.05
3 0.21
4 0.52
5 1.01
6 0.28
7 0.82
8 0.19
9 0.19
10 0.05
11 0.28
12 0.05
13 0.13
14 0.05
15 0.04
16 0.04
17 0.16
18 0.03
19 0.12
20 0.03
21 0.03
22 0.02
23 1.07
24 0.02
25 1.00
26 0.02
27 0.02
28 0.03
29 0.08
30 0.03
31 0.07
32 0.02
33 0.01
34 0.01
35 0.06
36 0.01
37 0.06
38 0.01
39 0.02
40 0.02
41 0.06
42 0.03
43 0.08
44 0.03
45 0.04
46 0.02
47 0.92
48 0.03

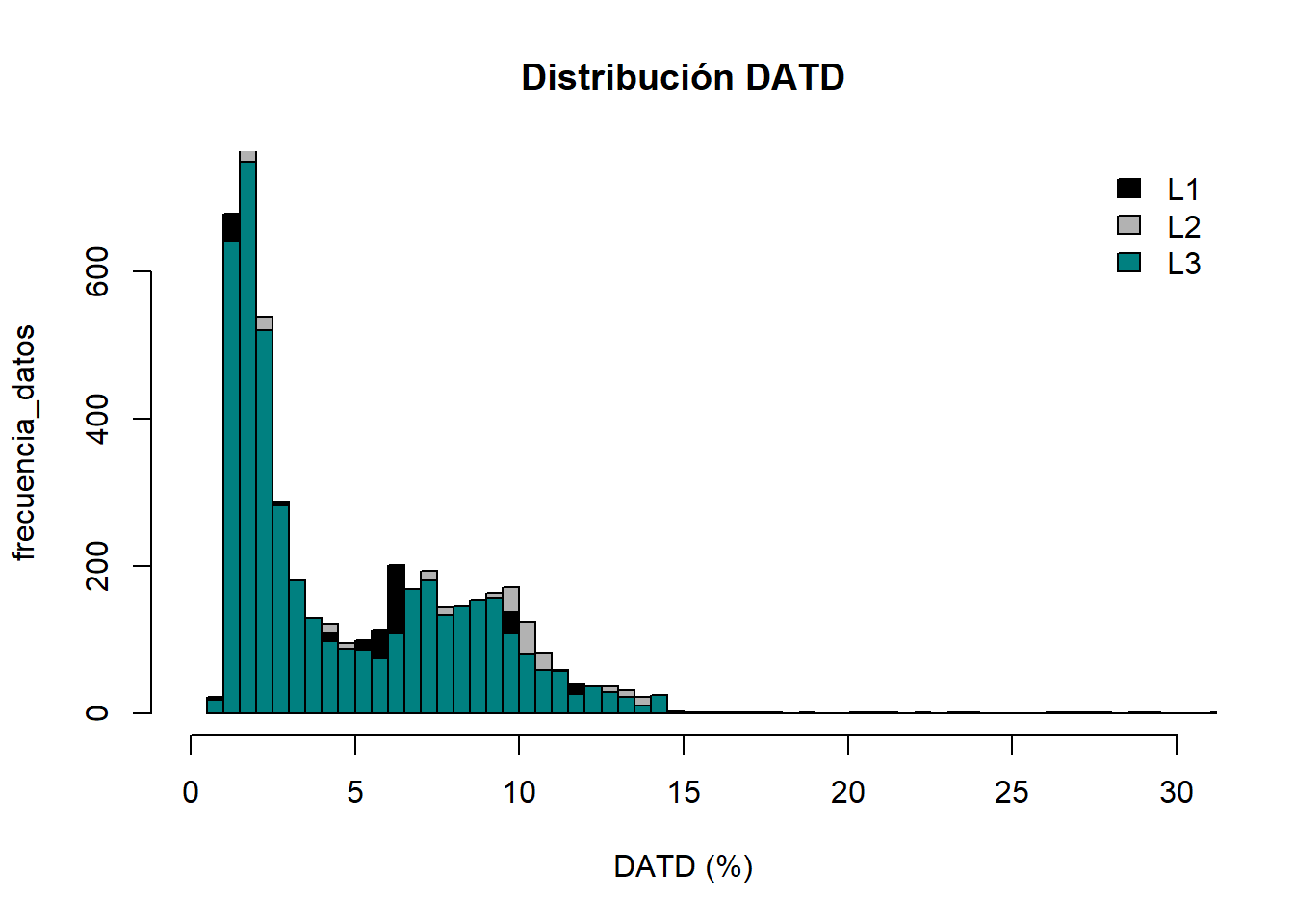

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
0 0.44 1.19 1.19 2.12 2.61 4.26
